Documentazione qualità per compositi su misura: guida pratica

La documentazione di qualità per compositi su misura deve dimostrare ciò che conta per la funzione del pezzo: identità della revisione, materiali concordati, controlli eseguiti e gestione delle eventuali deviazioni. Un dossier molto esteso non è automaticamente migliore: se richiede registrazioni non pertinenti, aumenta tempi amministrativi e possibilità di incongruenze senza ridurre un rischio reale.

La scelta più efficace è costruire un pacchetto documentale proporzionato alla criticità della parte, al suo impiego, al volume dell’ordine e alle conseguenze di un difetto. Prima della richiesta di offerta, l’acquirente dovrebbe definire quali caratteristiche sono essenziali, quali prove documentali servono e chi deve approvarle.

Adeguare la documentazione al rischio del progetto

Non tutte le parti in vetroresina, CFRP o altri materiali compositi richiedono lo stesso livello di tracciabilità. Una copertura estetica non strutturale, un carter industriale, un pannello con requisiti dimensionali stretti e un componente integrato in un’applicazione regolamentata hanno rischi molto diversi.

La documentazione dovrebbe quindi seguire una logica di rischio, non una checklist standardizzata. Considerare almeno:

• Funzione del componente: estetica, protezione, supporto, tenuta, isolamento, struttura o interfaccia meccanica.
• Conseguenza del difetto: semplice rilavorazione, fermo di assemblaggio, rischio per l’utilizzatore, sostituzione in campo o non conformità contrattuale.
• Criticità delle caratteristiche: quote di accoppiamento, spessori, planarità, fori, massa, colore, finitura, resistenza ambientale o orientamento delle fibre.
• Variabilità del processo: lavorazioni manuali, stampaggio, incollaggi, inserti, finiture verniciate e assemblaggi possono richiedere punti di controllo differenti.
• Ripetitività dell’acquisto: per un prototipo è spesso utile un rapporto di ispezione iniziale; per produzioni ricorrenti occorre invece stabilire cosa consegnare per ogni lotto e cosa aggiornare solo in caso di modifica.
• Obblighi applicabili: requisiti del cliente finale, capitolati di settore, norme richiamate dal contratto o richieste di conformità specifiche.

Un metodo pratico consiste nel classificare ciascun documento come:

L’errore frequente è chiedere “tutti i certificati disponibili” senza indicare lo scopo. È preferibile nominare il documento, il contenuto atteso, la frequenza di emissione e il criterio che deve dimostrare. Per esempio: “rapporto dimensionale delle quote critiche sul primo pezzo approvato e su un campione per ciascun lotto”, anziché una generica richiesta di “controllo qualità completo”.

Controllare revisioni di disegni e criteri di accettazione

Il disegno, il modello 3D e le specifiche sono il riferimento centrale della documentazione qualità per parti in composito. Senza una revisione identificabile, un rapporto di controllo può essere formalmente completo ma riferirsi alla geometria sbagliata.

Ogni richiesta d’acquisto dovrebbe indicare con chiarezza:

• codice articolo del cliente e, se esiste, codice interno del fornitore;
• revisione del disegno e data di emissione;
• revisione del modello 3D, con indicazione della sua prevalenza o subordinazione rispetto al disegno 2D;
• unità di misura, tolleranze generali e tolleranze specifiche;
• quote, superfici e caratteristiche classificate come critiche;
• requisiti per fori, inserti, bordi rifilati, zone di accoppiamento e finitura;
• criteri visivi per lato A e lato B;
• documenti contrattuali che completano o prevalgono sul disegno.

Per i compositi, alcune indicazioni apparentemente secondarie cambiano sostanzialmente il risultato. Un disegno dovrebbe chiarire, quando rilevante, quale faccia è estetica, quali sono le superfici datum per la misura, se il pezzo viene controllato libero o in una maschera, e se la tolleranza è richiesta prima o dopo finitura e lavorazioni meccaniche.

Stabilire una gerarchia documentale

È utile definire una gerarchia esplicita per evitare conflitti. Ad esempio:

1. ordine o contratto;
2. disegno 2D con revisione;
3. modello 3D con revisione;
4. specifica tecnica o capitolato;
5. campione approvato o tavola colori;
6. richiesta di modifica formalmente approvata.

La gerarchia deve essere concordata, non presunta. In particolare, un modello CAD può contenere geometrie non quotate, mentre il 2D può riportare tolleranze e note che il modello non esprime.

Definire il criterio, non soltanto il valore nominale

Una quota nominale senza metodo di verifica può generare discussioni. Per le caratteristiche più importanti, indicare:

• strumento o metodo previsto, se necessario;
• datum o riferimenti di posizionamento;
• campionamento richiesto;
• condizione del pezzo al controllo;
• criterio di accettazione e regola per il fuori tolleranza.

Questo è particolarmente utile per superfici ampie, forme tridimensionali e componenti soggetti a una naturale variabilità di stampaggio. Non tutte le dimensioni meritano lo stesso sforzo metrologico: concentrare l’attenzione sulle interfacce funzionali è spesso più utile che richiedere una mappa completa di quote non critiche.

Definire registri di materiale e lotto quando servono

La tracciabilità dei materiali è necessaria quando il tipo di rinforzo, resina, anima, inserto, adesivo o rivestimento influenza una prestazione concordata. Non va però confusa con una dichiarazione generica: occorre definire quale informazione deve essere collegata al pezzo finito.

A seconda del progetto, i registri possono includere:

• identificazione della famiglia o del grado di materiale concordato;
• lotto del materiale principale;
• riferimento a resina, fibra, tessuto, prepreg, anima o gelcoat;
• lotto di adesivo, vernice o inserto, se sono funzionalmente rilevanti;
• data di ricezione o impiego, quando richiesta;
• collegamento tra lotto materiale, ordine di produzione e lotto di pezzi;
• dichiarazioni o documenti del produttore del materiale, se espressamente necessari.

Per un articolo standardizzato e non critico può bastare una dichiarazione del materiale impiegato. Se il componente deve rispettare una specifica prestazionale, è più appropriato richiedere la documentazione esatta prevista dalla specifica e definire quali lotti debbano essere rintracciabili.

Evitare richieste incompatibili con il processo

Una distinta base estremamente dettagliata può non essere utile per materiali che vengono dosati, miscelati o applicati in modo tale da non consentire un’associazione univoca a ogni singolo pezzo. In questi casi, una tracciabilità per ordine o lotto di produzione può essere più realistica e più solida.

Prima di richiedere un certificato di analisi o un certificato di conformità, verificare:

• chi lo emette: produttore della materia prima, distributore o trasformatore;
• cosa attesta realmente;
• se il documento è riferito al lotto effettivamente usato;
• se i valori riportati corrispondono al requisito di acquisto;
• per quanto tempo deve essere conservato e in quale formato.

Non richiedere documenti che non verranno controllati o utilizzati nel processo di accettazione. La tracciabilità è utile soltanto se permette di isolare un problema, verificare una condizione o prendere una decisione tecnica.

Scegliere registrazioni di processo che sostengano la tracciabilità

I registri di processo, spesso chiamati process traveler, schede di lavorazione o cartellini di produzione, documentano i passaggi rilevanti dalla preparazione alla finitura. Sono particolarmente utili quando una parte richiede operazioni che possono influenzare le prestazioni o l’aspetto finale.

Un process traveler proporzionato può riportare:

• codice e revisione del pezzo;
• ordine di produzione o numero di lotto;
• stampo o attrezzatura identificata, quando rilevante;
• materiali principali associati al lotto;
• operazioni previste, come laminazione, cura, sformatura, rifilatura, foratura, incollaggio e finitura;
• punti di controllo e firma o identificazione dell’operatore secondo gli accordi;
• esito delle verifiche intermedie;
• riferimento a rilavorazioni o deviazioni approvate.

Non è necessario trasformare ogni fase in un dossier complesso. È invece importante registrare le condizioni che possono distinguere un pezzo conforme da uno non conforme. Se, per esempio, sono presenti inserti metallici, un incollaggio o un rivestimento con requisito estetico, il processo dovrebbe consentire di identificare il passaggio e il controllo associato.

Concordare i punti di fermo e di testimonianza

Per componenti con rischio elevato, il cliente può richiedere un punto di fermo: una fase oltre la quale non si procede senza approvazione. Un punto di testimonianza, invece, consente al cliente di assistere o ricevere evidenza senza bloccare automaticamente il processo.

Questi strumenti vanno usati con misura. Un punto di fermo è appropriato, ad esempio, prima di rendere irreversibile una lavorazione che nasconde una caratteristica critica. Se applicato a ogni fase ordinaria, può rallentare il progetto senza migliorare l’affidabilità.

Pianificare rapporti dimensionali e di ispezione visiva

Un rapporto dimensionale deve rispondere a una domanda precisa: le caratteristiche funzionali rispettano i requisiti concordati? Per questo il piano di ispezione dovrebbe selezionare le quote utili all’assemblaggio, alla sicurezza o alla prestazione, invece di replicare indiscriminatamente tutte le quote del disegno.

Un rapporto efficace indica almeno:

• codice e revisione del pezzo controllato;
• quantità del lotto e numerosità del campione;
• identificazione dei pezzi misurati;
• strumenti o metodo impiegato, se richiesto;
• valore nominale, tolleranza, valore rilevato ed esito;
• data e identificazione del controllo;
• riferimento a eventuali non conformità.

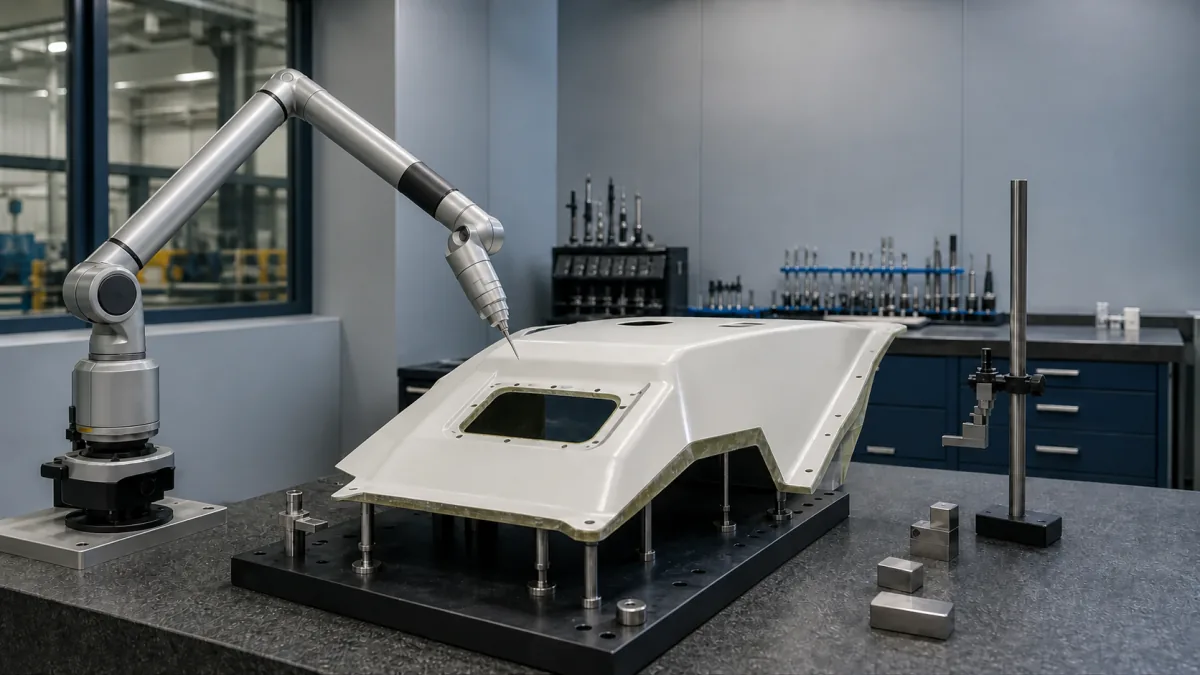

Per geometrie complesse, concordare prima se il controllo avverrà con dima, calibri, maschera funzionale, scansione o altro metodo compatibile. Non è corretto presumere che tutti i metodi offrano la stessa comparabilità, soprattutto su superfici composite non lavorate.

Separare i criteri dimensionali da quelli estetici

L’ispezione visiva richiede una definizione altrettanto chiara. Espressioni come “superficie perfetta” o “assenza di difetti” sono difficili da verificare in modo uniforme. È più utile concordare:

• lato o area del pezzo da valutare;
• distanza e condizioni di osservazione;
• illuminazione, se pertinente;
• difetti non accettabili, quali crateri, bolle, fibre esposte, colature, graffi o disuniformità;
• difetti ammessi entro limiti definiti;
• campione master, tavola colori o provino di finitura approvato;
• trattamento delle zone non a vista.

Un campione approvato è un ottimo riferimento per colore, lucentezza, texture e livello estetico, ma non sostituisce il disegno o le tolleranze dimensionali. Deve essere identificato, datato e collegato a una revisione, altrimenti può creare ambiguità nelle produzioni successive.

Gestire deviazioni e non conformità in modo chiaro

Una deviazione è una proposta o autorizzazione a discostarsi temporaneamente da un requisito prima della consegna. Una non conformità è il riscontro che un pezzo, un lotto o un processo non soddisfa un requisito stabilito. Distinguere i due casi evita che una difformità venga trattata informalmente.

La procedura concordata dovrebbe stabilire:

1. come viene identificata una possibile non conformità;
2. quali informazioni deve contenere la segnalazione;
3. chi può accettare, respingere o autorizzare una deviazione;
4. se l’approvazione vale per singolo pezzo, lotto, ordine o periodo definito;
5. come vengono gestiti rilavorazione, riparazione, selezione, scarto o sostituzione;
6. come viene verificata la chiusura dell’azione.

Una segnalazione utile include il codice articolo, la revisione, il lotto, il requisito coinvolto, la descrizione della condizione osservata, l’estensione del problema, le evidenze disponibili e la proposta di disposizione. Se viene proposta una riparazione, occorre valutare non solo l’aspetto estetico, ma anche l’effetto sulla funzione, sull’interfaccia e sugli eventuali requisiti successivi.

Errore da evitare: approvazioni verbali non tracciate

Un accordo telefonico può aiutare a velocizzare una decisione, ma dovrebbe essere confermato per iscritto con l’ambito di validità. Senza un riferimento formale, diventa difficile sapere se l’autorizzazione riguarda una sola fornitura o una modifica permanente del requisito.

Le modifiche permanenti devono aggiornare disegno, specifica, campione o altra documentazione controllata. Non è prudente usare una vecchia concessione come sostituto di una revisione tecnica.

Registrare identificazione dell’imballo e condizione della spedizione

La documentazione di spedizione serve a collegare i pezzi consegnati ai relativi controlli e a proteggere componenti che possono essere vulnerabili a urti, sfregamento, deformazioni o contaminazione superficiale.

Per le parti in composito, il requisito di imballo può specificare:

• quantità per collo o pallet;
• identificazione esterna con codice articolo, revisione, lotto e quantità;
• separatori, protezioni per spigoli, film protettivi o sacchetti;
• orientamento ammesso durante il trasporto;
• limiti di impilamento, se necessari;
• protezione da umidità, polvere o raggi UV quando pertinente;
• fotografie dell’imballo prima della spedizione, se concordate;
• elenco colli e riferimento ai documenti di qualità allegati.

Le fotografie possono essere utili per documentare la condizione di partenza e il metodo di protezione, ma non sostituiscono un imballo adeguato né provano automaticamente l’assenza di danni durante il trasporto. Se il componente ha superfici di classe estetica, zone lucide o bordi sottili, descrivere le protezioni in modo concreto è più utile di una nota generica come “imballo idoneo”.

La marcatura deve inoltre essere coerente con le esigenze del cliente. Etichette molto adesive possono non essere appropriate su una superficie finita; in altri casi può essere necessario un sacchetto identificato, un cartellino o un’etichetta sul collo anziché sul pezzo.

Creare un pacchetto documentale pratico per ordini ripetuti

Per gli ordini ricorrenti, il miglior risultato deriva da un pacchetto base stabile, integrato da documenti che cambiano in base al lotto o alla revisione. Questo limita la duplicazione e rende più semplice individuare le differenze importanti.

Una struttura pratica può essere la seguente:

Prima di emettere un ordine ripetuto, controllare quattro aspetti: revisione tecnica in vigore, requisiti di finitura, caratteristiche critiche da verificare e formato dei documenti richiesti. Vale anche la pena stabilire lingua, unità di misura, nomenclatura dei file, destinatari e tempistiche di invio dei documenti, così da evitare che un rapporto arrivi quando il materiale è già stato accettato o montato.
