Costo di un componente in vetroresina su misura: cosa incide

Il costo di un componente in vetroresina su misura dipende soprattutto da ciò che deve essere progettato e realizzato prima della produzione, dalla complessità del pezzo e dal livello di ripetibilità richiesto. Uno stesso ingombro esterno può avere costi molto diversi se cambia la geometria, il laminato, la classe estetica, il numero di inserti o la quantità ordinata.

Per ottenere un preventivo confrontabile, non basta inviare una foto o indicare “vetroresina”. Occorre definire funzione, disegno, dimensioni, requisiti meccanici, finitura, quantità e condizioni di consegna. I principali fattori di costo di un componente in vetroresina su misura sono illustrati qui sotto.

Separare i costi una tantum dai costi ricorrenti

La prima distinzione utile è tra costi iniziali di progetto e costi applicati a ogni pezzo prodotto. Questa separazione evita di interpretare un preventivo per prototipi come se rappresentasse il costo di serie.

Costi una tantum

I costi non ricorrenti possono comprendere:

• verifica di producibilità del disegno;
• sviluppo o adattamento della soluzione di stampaggio;
• modello master, stampo o attrezzature dedicate;
• campioni iniziali e prototipi;
• maschere di taglio, foratura, posizionamento o assemblaggio;
• definizione dei riferimenti di controllo;
• preparazione di finiture, campioni colore o pannelli di approvazione.

Queste voci incidono in modo rilevante soprattutto su pezzi unici, preserie e piccoli lotti. Non sono necessariamente costi “aggiuntivi”: spesso sono il lavoro necessario per assicurare che una geometria venga prodotta con una finitura e una tolleranza ripetibili.

Costi ricorrenti per pezzo

Il prezzo unitario incorpora normalmente:

• fibre, resine, anime e altri materiali del laminato;
• manodopera di stratifica, stampaggio, rifilatura e finitura;
• inserti, fissaggi e componenti acquistati;
• lavorazioni meccaniche e assemblaggio;
• controlli concordati;
• protezioni, imballo e attività di spedizione previste.

Quando si valuta il costo totale, conviene considerare sia il totale del primo ordine sia il costo marginale delle forniture successive. Uno stampo più costoso può essere sensato per quantità ripetute; per un prototipo o una piccola serie, invece, una soluzione meno automatizzata può essere più proporzionata.

Valutare dimensioni, forma e complessità dello stampo

La geometria è uno dei primi elementi che determinano il costo. Non conta solo quanto è grande il componente: conta quanto è semplice produrlo, estrarlo dallo stampo, rifilarlo e controllarlo.

Una superficie ampia e poco profonda può richiedere molto materiale e spazio di lavorazione, ma risultare relativamente semplice da stampare. Al contrario, un pezzo più piccolo con sottosquadri, cavità profonde, nervature, flange sottili e molte aperture può richiedere stampi più complessi e più lavoro manuale.

Elementi geometrici che aumentano l’impegno produttivo

I seguenti aspetti meritano attenzione già nella fase di progettazione:

• Sottosquadri e ritorni di forma: possono impedire l’estrazione da uno stampo monopezzo.
• Raggi molto piccoli: possono rendere più difficile la posa uniforme delle fibre e favorire accumuli di resina.
• Pareti molto sottili o molto diverse tra loro: richiedono un controllo accurato del laminato e possono aumentare il rischio di deformazioni.
• Flange lunghe e strette: possono influenzare planarità, tenuta e operazioni di rifilatura.
• Zone profonde o strette: limitano l’accesso per stratifica, compattazione, finitura e controllo.
• Tolleranze geometriche ristrette: possono richiedere riferimenti di lavorazione, maschere e verifiche aggiuntive.
• Parti divise in più gusci: aggiungono giunzioni, incollaggi, sigillature e controlli di allineamento.

Una verifica di producibilità dovrebbe esaminare anche angoli di sformo, linee di divisione, orientamento delle fibre, accessibilità alle lavorazioni e punti di riferimento per il montaggio sul prodotto finale. Correggere questi aspetti nel disegno è normalmente più efficiente che modificarli dopo la costruzione dello stampo.

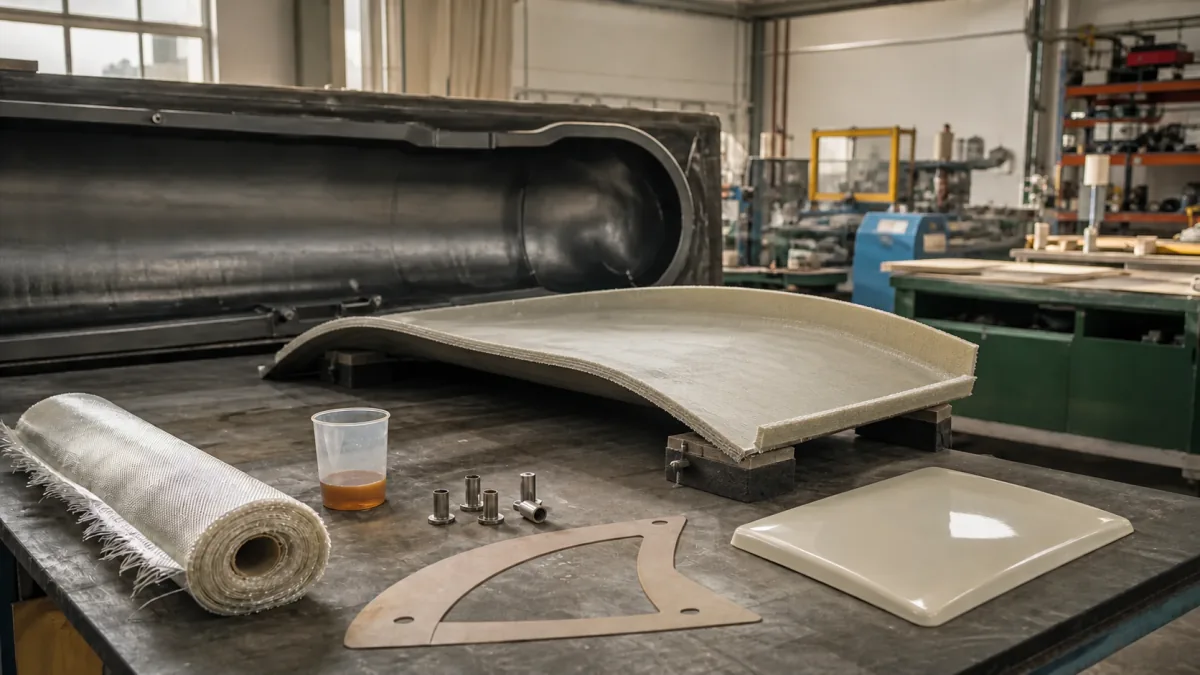

Comprendere laminato, resina e rinforzi

“Vetroresina” descrive una famiglia di materiali compositi, non una specifica unica. Il costo e le prestazioni cambiano in base a tipo di fibra, resina, stratificazione, spessore, eventuale anima e requisiti di comportamento in esercizio.

Un capitolato utile dovrebbe indicare ciò che il componente deve fare, non solo il materiale desiderato. Per esempio: sopportare carichi, resistere a vibrazioni, mantenere una determinata rigidezza, lavorare all’esterno, offrire isolamento elettrico, resistere a specifici agenti chimici o soddisfare requisiti antincendio applicabili.

Voci che incidono sul costo del laminato

Un componente non va sovradimensionato “per sicurezza” senza una ragione tecnica. Più strati, più spessore o una resina di prestazione elevata aumentano il costo e talvolta complicano anche peso, montaggio e lavorazioni. D’altra parte, risparmiare sul laminato senza definire carichi e ambiente d’uso può generare deformazioni, cricche locali o durata insufficiente.

Quando il disegno non specifica il laminato, è utile fornire carichi, punti di fissaggio, vincoli, temperatura, esposizione ambientale e durata prevista. Questi dati consentono di discutere una soluzione adatta all’applicazione invece di ricevere una proposta basata su ipotesi non dichiarate.

Considerare inserti, aperture e attività di assemblaggio

Ogni lavorazione successiva allo stampaggio incide sul costo unitario. Fori, finestre, tagli, sedi per guarnizioni, inserti metallici, cerniere, staffe e componenti incollati richiedono tempo, attrezzature e controlli di posizionamento.

Gli inserti sono un caso particolarmente importante. Una vite avvitata direttamente nel composito può non essere adeguata per carichi ripetuti o coppie di serraggio elevate. Se servono inserti filettati, piastre di rinforzo o elementi metallici inglobati, vanno definiti con precisione.

Occorre chiarire:

• materiale, finitura e dimensioni dell’inserto;
• posizione rispetto a superfici di riferimento;
• carico statico, dinamico o di estrazione previsto;
• coppia di serraggio, se pertinente;
• tolleranza di posizione;
• se l’inserto deve essere inglobato, incollato o montato dopo lo stampaggio;
• eventuali esigenze di isolamento tra metalli e composito.

Anche le aperture devono essere quotate e riferite in modo chiaro. Dire “foro da 10 mm” non definisce dove si trova né quale variazione sia accettabile. Per gruppi di fori o interfacce con componenti metallici, una dima di controllo o una maschera di lavorazione può ridurre gli errori, ma costituisce un costo iniziale da valutare.

Se il pezzo comprende più componenti, il preventivo dovrebbe distinguere stampaggio, rifilatura, foratura, incollaggio, montaggio di accessori e prova funzionale. Questa visibilità aiuta a capire dove semplificare senza compromettere la funzione.

Definire finitura superficiale e zone estetiche

La finitura richiesta può cambiare sensibilmente il costo di una parte in FRP. Una superficie tecnica interna o nascosta non richiede lo stesso livello di preparazione di un carter visibile, di una copertura esterna o di un elemento destinato a un ambiente commerciale.

È utile stabilire quali superfici sono:

• estetiche e visibili all’utilizzatore;
• funzionali, ad esempio superfici di appoggio o tenuta;
• nascoste dopo il montaggio;
• soggette a verniciatura, adesivizzazione o applicazione di grafiche.

Per le zone estetiche, definire colore, brillantezza, texture, campione di riferimento e criteri di accettazione. Formulazioni come “finitura perfetta” o “senza difetti” sono difficili da tradurre in un requisito oggettivo. Nei compositi stampati possono essere visibili caratteristiche intrinseche del processo, specialmente su geometrie complesse o su superfici non previste per una classe estetica elevata.

Richiedere una finitura uniforme su entrambi i lati può implicare uno stampo a doppia faccia, operazioni aggiuntive o una diversa sequenza produttiva. La domanda da porre è semplice: quale lato deve essere estetico, a quale distanza sarà osservato e in quali condizioni di luce?

Collegare la quantità al metodo produttivo

La quantità richiesta influenza sia la scelta dell’attrezzatura sia il costo unitario. Non esiste una soglia universale oltre la quale un metodo è sempre migliore: dipende da dimensione del componente, geometria, laminato, requisiti estetici, frequenza degli ordini e durata prevista del programma.

Per quantità limitate può essere appropriato un approccio con attrezzatura meno complessa e maggiore intervento manuale. Per produzioni ripetute, uno stampo più robusto, maschere dedicate o processi più controllati possono ridurre la variabilità e distribuire i costi iniziali su più pezzi.

Prima di chiedere un prezzo, indicare:

1. quantità del primo ordine;
2. fabbisogno annuo stimato, se disponibile;
3. dimensione tipica del lotto;
4. durata prevista del progetto;
5. necessità di prototipi, preserie o campioni di approvazione;
6. probabilità di modifiche al disegno.

Un errore frequente è ordinare uno stampo definitivo quando il design è ancora instabile. Se sono previste modifiche a fissaggi, aperture o geometrie principali, è prudente valutare prima prototipi o attrezzature compatibili con la fase di sviluppo. Inversamente, trattare un programma ripetuto come una serie di ordini occasionali può mantenere inutilmente alto il costo per pezzo.

Includere controlli, imballo e condizioni di trasporto

Il costo di un componente finito non coincide sempre con il costo del pezzo uscito dallo stampo. Controlli, documentazione, protezioni e consegna devono essere inclusi nel perimetro della richiesta.

Controlli e criteri di accettazione

Il livello di ispezione deve essere proporzionato alla funzione del componente. Per alcune parti può bastare un controllo visivo e dimensionale su quote principali; per altre possono essere necessari controlli su maschera, misure di interfaccia, verifica di massa, spessore, campioni di laminato o altri riscontri concordati.

Specificare:

• disegno e revisione applicabili;
• quote critiche e tolleranze;
• metodo o riferimento di misura;
• frequenza del controllo;
• documenti richiesti con la fornitura;
• gestione prevista per eventuali non conformità.

Chiedere “controllo qualità completo” senza indicare cosa misurare lascia spazio a interpretazioni differenti e rende i preventivi poco comparabili.

Imballo e spedizione

I manufatti in vetroresina possono essere voluminosi, con superfici estetiche o flange vulnerabili. L’imballo deve proteggere il pezzo in funzione di forma, peso, punti delicati, impilabilità e modalità di movimentazione.

Il preventivo dovrebbe chiarire:

• imballo singolo o multiplo;
• protezione delle superfici a vista;
• pallet, cassa o supporto dedicato;
• possibilità e limiti di sovrapposizione;
• etichettatura richiesta;
• resa di consegna e responsabilità di trasporto;
• inclusione o esclusione del nolo.

Separare il prezzo del componente da imballo e trasporto può essere utile, purché il confronto tra offerte mantenga lo stesso perimetro logistico.

Confrontare i preventivi sugli stessi requisiti

Un preventivo più basso non è automaticamente più conveniente se esclude elementi necessari al montaggio, alla qualità richiesta o alla consegna. Prima di confrontare le cifre, creare una scheda RFQ comune per tutti i fornitori.

La tabella seguente aiuta a verificare se le offerte sono realmente equivalenti.

Verificare anche le esclusioni. Sono spesso il punto in cui due offerte apparentemente simili divergono: campioni colore, prove, lavorazioni sulle parti fornite dal cliente, modifiche al disegno, imballi speciali e gestione degli stampi possono non essere compresi.

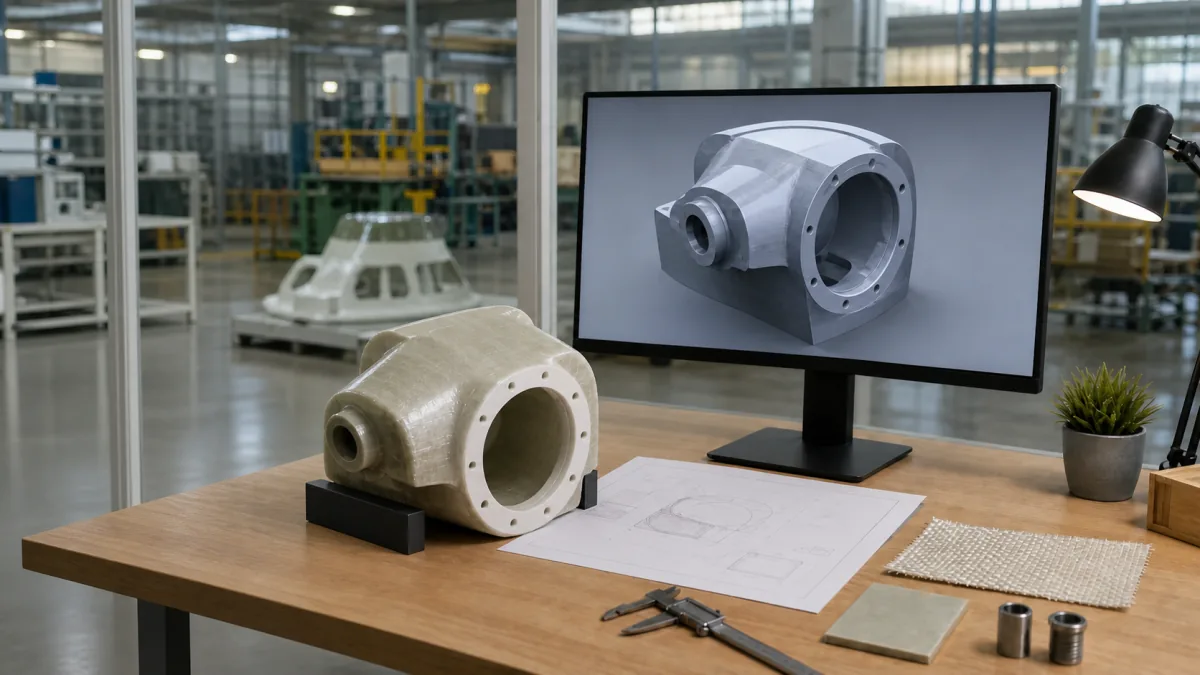

Dati minimi per una richiesta di preventivo efficace

Per ricevere una valutazione tecnica e commerciale più chiara, preparare:

• disegno 2D quotato e, se disponibile, modello 3D;
• revisione del progetto e distinta base pertinente;
• funzione del pezzo e condizioni d’impiego;
• materiale o requisiti prestazionali del laminato;
• superfici estetiche e standard di finitura;
• aperture, inserti, accessori e assemblaggi;
• quote critiche e requisiti di controllo;
• quantità iniziale e previsioni di riordino;
• requisiti di imballo e condizioni di consegna.

Se alcuni dati non sono ancora definiti, è preferibile dichiararlo. Un’offerta basata su ipotesi esplicite è più utile di un prezzo apparentemente preciso ma fondato su requisiti incompleti.
