Specifica antincendio per parti FRP: guida pratica

Una FRP fire performance specification efficace non si limita a richiedere “materiale ignifugo” o “FRP fire-rated”. Deve indicare quale requisito è applicabile, in quale configurazione il componente sarà usato, quale metodo di prova dimostra la prestazione e quali modifiche richiedono una nuova verifica.

Nei compositi in vetroresina, la prestazione al fuoco dipende dall’intero manufatto: matrice polimerica, rinforzo, cariche, pigmenti, spessore, finitura, struttura di supporto e condizioni di montaggio. Una classificazione ottenuta su un campione non può essere automaticamente estesa a una parte diversa o a un sistema installato diversamente.

Partire dall'applicazione e dall'autorità competente

La prima voce della specifica deve descrivere l’applicazione reale del componente. Prima di scegliere resina, additivi o test, il committente dovrebbe stabilire dove e come la parte FRP verrà installata.

Per esempio, cambiano sensibilmente i requisiti per:

• pannelli di rivestimento interni;
• elementi di facciata e sottostrutture;
• carter e involucri di macchinari;
• componenti per trasporto ferroviario, navale o veicoli speciali;
• passerelle, grigliati o coperture in ambiente industriale;
• parti elettriche o involucri in prossimità di sorgenti di calore;
• componenti destinati a mercati esteri.

In Italia, per prodotti o opere soggetti a prescrizioni di prevenzione incendi, il requisito va verificato nel contesto della progettazione antincendio, della destinazione d’uso e delle indicazioni dell’autorità competente. Il progettista, il responsabile tecnico dell’opera o il professionista antincendio devono chiarire se occorre dimostrare una prestazione di reazione al fuoco, di resistenza al fuoco oppure entrambe.

Una richiesta d’offerta utile dovrebbe includere almeno:

1. destinazione d’uso e ambiente di installazione;
2. posizione del componente nell’opera o nel prodotto finito;
3. mercato di destinazione;
4. norma, capitolato o regolamento applicabile;
5. soggetto che accetterà la documentazione;
6. classe o livello prestazionale richiesto;
7. data entro cui il requisito deve essere verificato.

Per un pannello da facciata, per esempio, non basta indicare “classe al fuoco”: occorre chiarire se il requisito riguarda il pannello isolato, il rivestimento completo, il sistema di fissaggio o l’assemblaggio con camera d’aria e supporto. Per valutare soluzioni applicative in composito è utile confrontare i requisiti con le soluzioni in materiali compositi su misura disponibili per il progetto.

Indicare il metodo di prova richiesto e il livello di accettazione

La specifica deve nominare il metodo di valutazione, non soltanto il risultato desiderato. Espressioni come “autoestinguente”, “ritardante di fiamma” o “a bassa propagazione di fiamma” possono essere tecnicamente ambigue se non sono collegate a una prova definita.

Nel contesto europeo, una classificazione di reazione al fuoco può fare riferimento alla serie EN 13501-1. La classificazione viene però assegnata sulla base di prove pertinenti, che possono includere, in funzione del prodotto e della classe richiesta, metodi quali:

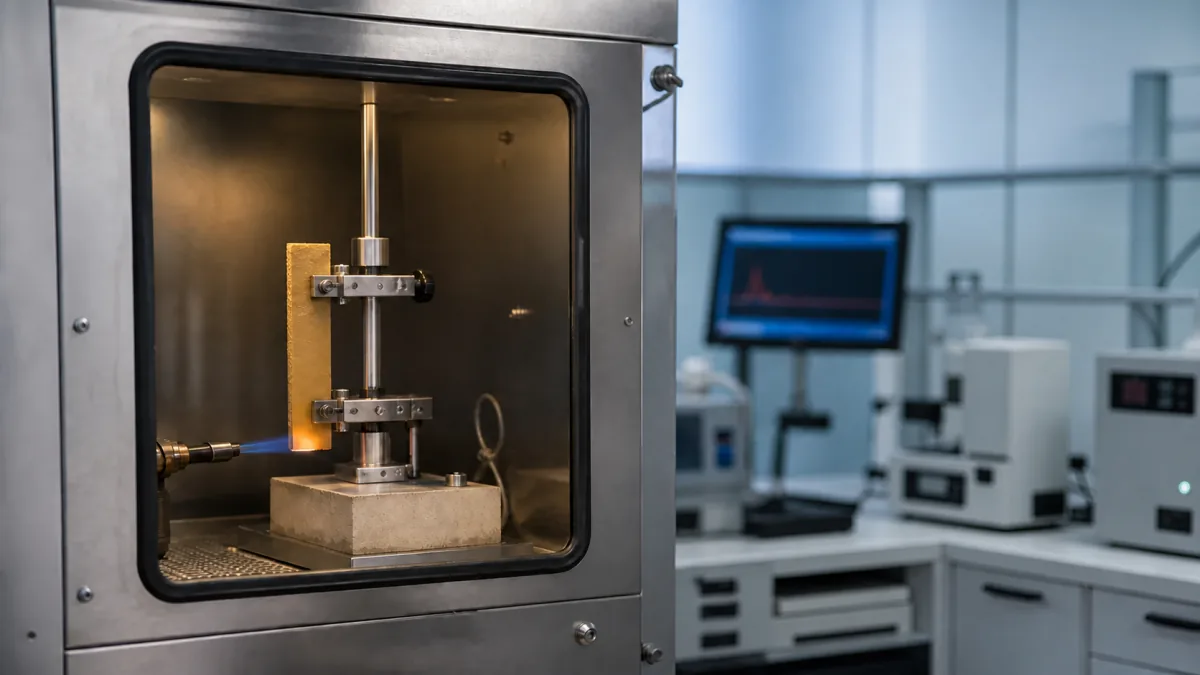

• EN ISO 11925-2, accendibilità con piccola fiamma;
• EN 13823, prova SBI per il contributo all’incendio di un singolo elemento in combustione;
• altri metodi richiamati dalla classificazione o dalla norma di prodotto applicabile.

La classe richiesta deve essere riportata integralmente quando applicabile, incluse le eventuali classificazioni aggiuntive relative a fumo e gocciolamento. Scrivere soltanto “Euroclasse B” può essere insufficiente se il capitolato richiede anche specifici limiti di sviluppo fumi o particelle/gocce ardenti.

Per prodotti destinati a settori particolari possono essere applicabili schemi diversi. Alcuni esempi sono requisiti ferroviari, navali, elettrici o richieste contrattuali basate su standard internazionali. Un metodo come UL 94, ad esempio, può essere richiesto per un componente elettrotecnico, ma non sostituisce automaticamente una classificazione europea richiesta per un rivestimento edilizio.

Se il requisito è inserito in un capitolato poco chiaro, è preferibile chiedere una conferma scritta prima di bloccare materiale e attrezzatura. Una classe non correttamente definita può portare a test inutili o, peggio, a una prova positiva non utilizzabile nell’applicazione finale.

Definire la costruzione completa sottoposta a prova

Un report di prova è rilevante solo nella misura in cui il pezzo fornito corrisponde al campione testato e al campo di applicazione eventualmente dichiarato. Per questo una specifica antincendio per FRP dovrebbe definire la costruzione completa, non solo la famiglia della resina.

Gli elementi da identificare comprendono normalmente:

• tipo di resina e relativo sistema di indurimento;
• forma del rinforzo in fibra di vetro: mat, tessuto, rovings, multistrato o altra architettura;
• peso, numero e sequenza degli strati;
• spessore nominale e tolleranze accettabili;
• percentuale o intervallo di fibra e resina, se pertinente;
• cariche minerali, ritardanti di fiamma e altri additivi;
• pigmenti, gelcoat, primer, vernici o topcoat;
• lato esposto al fuoco;
• geometria del pezzo, comprese nervature, giunti e aperture;
• supporto, fissaggi, adesivi, guarnizioni e intercapedini;
• orientamento e metodo di installazione.

Il requisito è particolarmente importante nei pannelli architettonici. Un laminato FRP fissato direttamente a un supporto non si comporta necessariamente come lo stesso laminato installato su sottostruttura, con isolamento e camera ventilata. Chi sta valutando rivestimenti esterni dovrebbe considerare il sistema nel suo insieme, non il solo pannello; questo vale in particolare per i pannelli compositi per facciate.

Anche la dimensione del provino conta. Un piccolo coupon di laminato può essere adatto a una certa prova sul materiale, ma non dimostra automaticamente il comportamento di un elemento di grandi dimensioni, di una struttura assemblata o di un componente con fissaggi metallici e bordi esposti.

Separare le esigenze di fiamma, fumo, calore e struttura

“Prestazione al fuoco” riunisce fenomeni diversi. Una buona specifica li separa per evitare che una proprietà positiva venga interpretata come conformità generale.

La reazione al fuoco riguarda il comportamento del materiale o del prodotto nelle fasi iniziali dell’incendio e il suo contributo alla crescita del fuoco. La resistenza al fuoco riguarda invece la capacità di un elemento costruttivo di mantenere determinate funzioni per un periodo definito, come stabilità, tenuta o isolamento.

Un laminato FRP con comportamento favorevole in una prova di reazione al fuoco non deve quindi essere descritto come elemento resistente al fuoco, barriera tagliafuoco o struttura portante in incendio senza una verifica specifica dell’assemblaggio e del criterio richiesto.

Controllare resina, additivi, pigmenti e modifiche al laminato

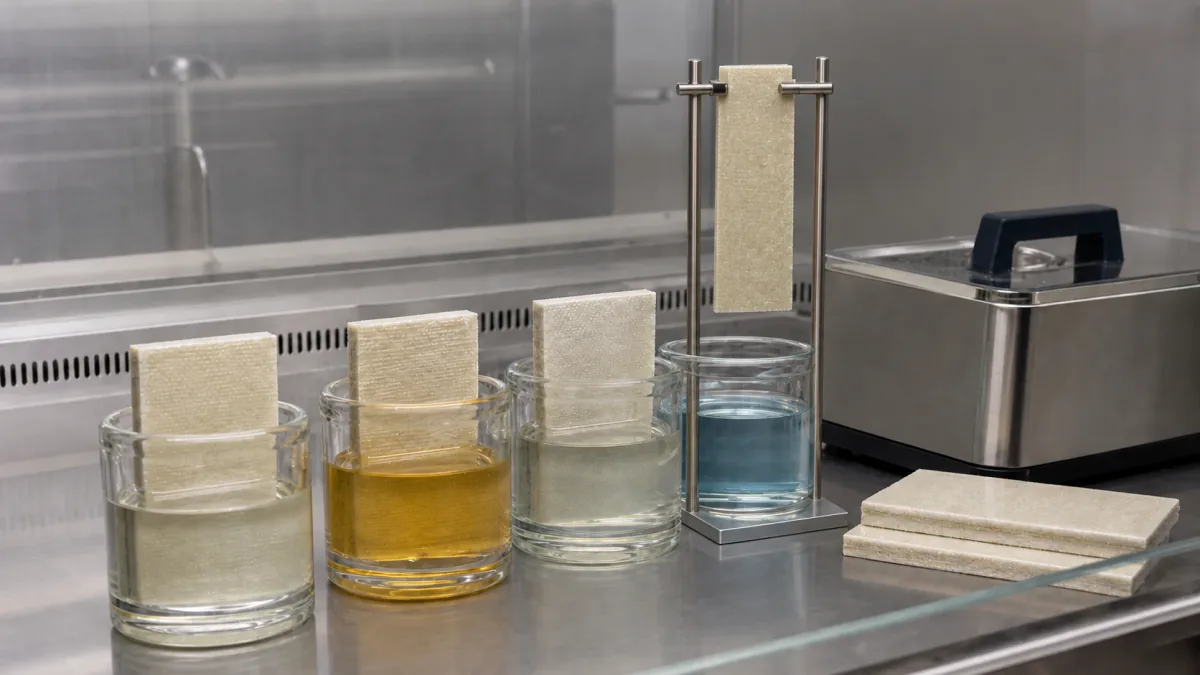

Le formulazioni ritardanti di fiamma possono modificare processabilità, finitura superficiale, proprietà meccaniche, massa, comportamento agli agenti chimici e aspetto visivo. La scelta non è quindi un’aggiunta marginale alla distinta materiali, ma una decisione progettuale da bilanciare con le altre esigenze applicative.

Nella specifica conviene definire quali elementi sono “bloccati” ai fini della prestazione al fuoco. In genere rientrano in questo gruppo:

• famiglia e grado della resina;
• tipo e dosaggio di ritardante di fiamma;
• cariche e pigmenti;
• gelcoat, vernici e finiture;
• sequenza del laminato e spessore;
• adesivi, sigillanti e materiali accoppiati;
• processo produttivo quando può alterare contenuto di resina, porosità o cura.

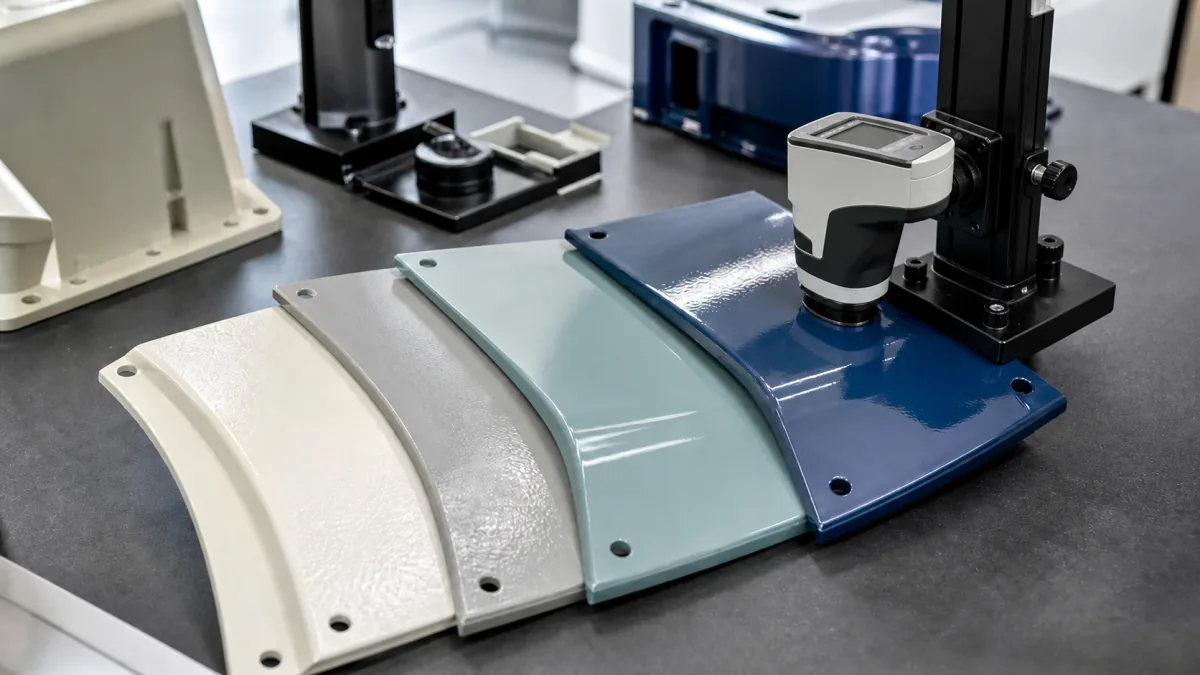

Un errore frequente è considerare ininfluente un cambio di colore. Alcuni pigmenti, gelcoat o finiture possono alterare la superficie esposta e quindi rendere il prodotto non più equivalente al campione verificato. Analogamente, ridurre lo spessore per alleggerire un componente può cambiare il comportamento al fuoco e la classificazione ottenibile.

La richiesta al fornitore dovrebbe indicare se sono ammesse alternative tecniche. Se sì, va precisato chi approva la modifica, quali documenti devono essere aggiornati e se serve una prova aggiuntiva.

Richiedere rapporti pertinenti senza generalizzare

La documentazione da richiedere deve essere pertinente al requisito, al componente e alla configurazione prevista. Un generico certificato della resina non prova di per sé la prestazione del pezzo stampato, così come un report su un pannello piano non dimostra automaticamente la conformità di una parte sagomata o di un sistema installato.

A seconda del progetto, il fascicolo di verifica può comprendere:

• rapporto di prova con identificazione del campione;
• classificazione rilasciata secondo lo schema applicabile;
• descrizione della costruzione testata;
• disegni, fotografie o schema di montaggio del provino;
• dichiarazione del produttore che collega il lotto o il componente alla costruzione approvata;
• istruzioni di installazione e limiti di impiego;
• piano di controllo o tracciabilità concordato;
• eventuale parere tecnico sul campo di applicazione, quando previsto.

Durante la revisione, controllare in particolare:

1. Identità del campione: materiale, finitura e spessore coincidono con il prodotto richiesto?
2. Configurazione: il lato esposto, il supporto e i fissaggi sono comparabili?
3. Norma: metodo e versione sono quelli richiesti dal capitolato?
4. Classificazione: include tutti i suffissi o limiti richiesti?
5. Campo di applicazione: dichiara limiti di spessore, densità, supporto o installazione?
6. Intestatario e tracciabilità: il documento può essere correttamente collegato alla fornitura?

Non è corretto usare formule assolute come “FRP certificato antincendio” senza specificare standard, classe, campione e condizioni. Una formulazione più responsabile è: “costruzione valutata secondo [norma indicata], nella configurazione e nei limiti riportati nel relativo documento”.

Pianificare prove di progetto e controllo delle modifiche

Quando il componente è nuovo, molto diverso dai campioni esistenti o destinato a una configurazione critica, la prova di progetto dovrebbe essere pianificata prima dell’avvio della produzione in serie. Attendere il termine dello sviluppo può rendere più costosi eventuali cambi di resina, stampo, spessore o sistema di installazione.

Un percorso pratico può seguire queste fasi:

1. definire requisito, autorità accettante e criterio di superamento;
2. congelare una bozza di costruzione rappresentativa;
3. verificare documenti disponibili e loro applicabilità;
4. produrre campioni con materiali e processo controllati;
5. eseguire la prova richiesta presso il soggetto concordato;
6. registrare la configurazione approvata nella distinta base e nei disegni;
7. definire controlli di produzione e gestione delle modifiche;
8. aggiornare documenti e, se necessario, ripetere la valutazione dopo variazioni rilevanti.

Nel controllo modifiche è utile distinguere tra cambi amministrativi e cambi tecnici. Una modifica del codice interno può non avere effetto sul fuoco; il passaggio a un’altra resina, a un nuovo fornitore di gelcoat o a una diversa sequenza di stratificazione può invece richiedere una rivalutazione.

Per componenti personalizzati, GFIND può supportare la revisione della producibilità, prototipi, produzione stampata, finitura e controlli rispetto a riferimenti concordati. Il committente dovrebbe comunque fornire fin dall’inizio il requisito antincendio e la documentazione di accettazione prevista.

Rendere esplicita la responsabilità della conformità

Il produttore del componente, il progettista, l’installatore e il committente possono avere compiti diversi. La specifica dovrebbe assegnarli chiaramente, senza trasferire in modo implicito la responsabilità di conformità a una sola parte della filiera.

In un ordine o in un capitolato, conviene chiarire:

• chi identifica la norma e la classe richiesta;
• chi approva materiali e configurazione finale;
• chi commissiona e sostiene le prove;
• chi fornisce i campioni;
• chi verifica l’idoneità della documentazione;
• chi controlla che l’installazione rispetti la configurazione valutata;
• chi autorizza modifiche a materiali, finiture o montaggio;
• chi conserva report, classificazioni e registrazioni di tracciabilità.

Il fornitore può fabbricare in base a disegni, specifiche e criteri condivisi, ma non dovrebbe essere ritenuto responsabile di requisiti non comunicati, di un’installazione diversa da quella definita o di un uso finale non dichiarato. Allo stesso modo, un report materiale non esonera il progettista dal verificare la compatibilità con il sistema reale.

Checklist per una richiesta d’offerta

Prima di inviare una RFQ per una parte FRP con requisiti antincendio, allegare:

• disegno 2D/3D con spessori, superfici e tolleranze;
• applicazione e ambiente di utilizzo;
• norma, classe e metodo di prova richiesti;
• definizione del sistema completo e lato esposto;
• requisiti aggiuntivi su fumo, gocce, calore o integrità strutturale;
• finitura, colore, gelcoat, vernici e materiali accoppiati;
• documenti richiesti per accettazione;
• piano di prove, se non esiste una documentazione applicabile;
• regole di approvazione delle modifiche.

Domande frequenti

Una resina ritardante di fiamma rende automaticamente conforme il componente FRP? No. La resina è solo uno degli elementi che influenzano il risultato. Spessore, rinforzo, additivi, finitura, geometria e montaggio possono cambiare la prestazione del manufatto.

Un report su un campione piano vale per una parte stampata? Solo se la norma, il campo di applicazione e la configurazione del campione consentono tale estensione. In caso contrario, serve una valutazione specifica o una nuova prova.

Reazione al fuoco e resistenza al fuoco sono equivalenti? No. La prima riguarda il contributo del prodotto all’incendio; la seconda riguarda la capacità di un elemento costruttivo di mantenere funzioni definite durante un incendio.

Quando va ripetuta una prova? Dipende dalla norma, dal report e dal tipo di modifica. Un cambio di resina, additivo, spessore, finitura, supporto o modalità di installazione va almeno riesaminato rispetto alla configurazione verificata.

Una specifica chiara riduce il rischio di acquistare un componente tecnicamente valido ma documentalmente inadatto al progetto. Per discutere disegni, costruzione del laminato e requisiti da inserire in una richiesta tecnica, è possibile contattare GFIND con il capitolato e la configurazione prevista.
