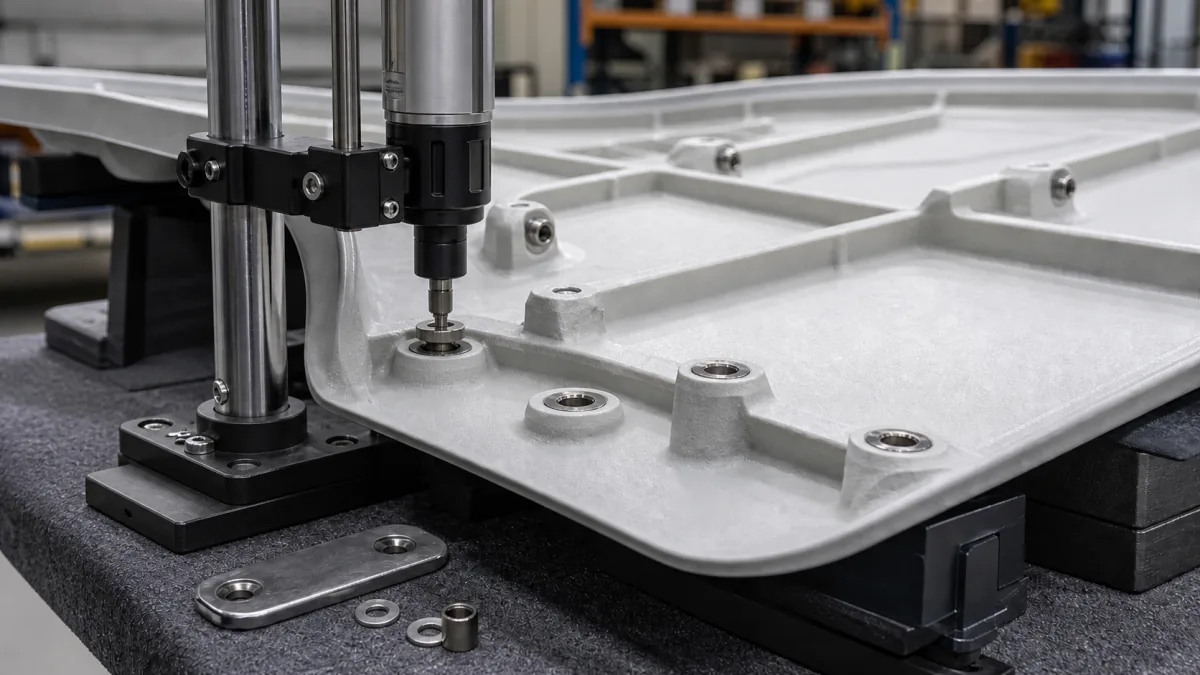

Inserti e punti di fissaggio nelle parti in FRP

Gli FRP inserts and mounting points devono essere progettati come parte del percorso di carico del componente, non come semplici fori aggiunti alla fine. Un inserto filettato o un punto di fissaggio funziona in modo ripetibile solo se materiale composito, rinforzo locale, ferramenta, accesso di montaggio e condizioni ambientali sono definiti insieme.

Per un componente stampato in vetroresina/FRP, il disegno dovrebbe chiarire fin dall’RFQ quali carichi agiscono sul fissaggio, dove vengono applicati, quale bulloneria sarà usata, quante volte verrà serrata o smontata e quale verifica è richiesta. Questo riduce i rischi di schiacciamento del laminato, delaminazione, strappo dell’inserto, infiltrazioni e disallineamenti in assemblaggio.

Identificare ogni interfaccia meccanica

Il primo passo è mappare ogni punto in cui il pezzo in FRP interagisce con un’altra parte: telaio metallico, coperchio, cerniera, staffa, cablaggio, componente elettrico, pannello o attrezzatura di servizio. Non tutti i punti di montaggio hanno lo stesso compito, quindi non dovrebbero ricevere automaticamente lo stesso inserto o lo stesso rinforzo.

Per ciascuna interfaccia, indicare:

• funzione del fissaggio: supporto, centraggio, chiusura, messa a terra, sollevamento, antivibrazione o collegamento strutturale;
• numero, posizione e diametro nominale dei fissaggi;
• direzione del carico: trazione, taglio, flessione, compressione o combinazione;
• carico statico e condizioni dinamiche, come vibrazione, urti o cicli di apertura;
• bullone, vite o prigioniero previsto, inclusi passo della filettatura e classe del materiale;
• coppia di serraggio richiesta o intervallo ammesso;
• necessità di smontaggio periodico;
• spazio disponibile per testa della vite, rondella, chiave, bussola o utensile;
• requisiti di isolamento elettrico, tenuta o protezione dalla corrosione.

La domanda centrale non è soltanto “quale diametro di foro serve?”, ma “come il carico arriva dal collegamento alla struttura del manufatto?”. Un bullone può essere piccolo, ma trasferire una forza rilevante attraverso una superficie limitata. Nel laminato composito questo può produrre concentrazioni di tensione molto maggiori rispetto a una lamiera metallica della stessa geometria.

Nei carter e nelle custodie industriali, ad esempio, i punti di chiusura possono richiedere resistenza a serraggi ripetuti, mentre gli attacchi di una cerniera devono gestire anche momenti flettenti e cicli. Per componenti di questo tipo, è utile considerare fin dall’inizio le esigenze tipiche delle custodie per apparecchiature industriali.

Scegliere ferramenta inglobata, incollata o installata dopo lo stampaggio

La scelta tra hardware inglobato, inserto incollato e ferramenta post-installata dipende da carico, geometria, accessibilità, processo produttivo e necessità di regolazione. Non esiste una soluzione universalmente migliore.

Gli inserti metallici filettati sono utili quando la vite viene rimossa spesso oppure quando non è opportuno filettare direttamente il composito. Tuttavia, un inserto non “aumenta” automaticamente la resistenza della zona: il suo ancoraggio deve trasferire il carico al laminato senza concentrarlo in un bordo sottile.

Un bullone passante con rondelle maggiorate o una piastra di contrasto può essere preferibile a un piccolo inserto nei casi in cui sia disponibile accesso sul lato opposto. La maggiore superficie di appoggio limita la pressione locale e consente un controllo visivo più semplice durante l’assemblaggio.

Gli inserti inglobati richiedono particolare attenzione alla ripetibilità del processo: posizione, ortogonalità, protezione della filettatura dalla resina e corretta bagnatura o adesione nell’area circostante. Se il punto di fissaggio deve essere regolato durante il montaggio, un’asola o una staffa esterna può essere più affidabile di un inserto inglobato in una posizione troppo vincolata.

Progettare rinforzi locali attorno al percorso di carico

Un fissaggio efficace richiede un rinforzo calibrato sul carico reale. Aumentare indiscriminatamente lo spessore dell’intero manufatto può aggiungere peso e costo senza risolvere la criticità locale. È spesso più utile intervenire nell’area di trasferimento del carico con geometria, stratifica e materiali appropriati.

Le opzioni comuni comprendono:

• incremento locale dello spessore del laminato;
• aggiunta di strati di rinforzo con orientamento coerente alla direzione del carico;
• nervature, flange, bossoli o superfici rialzate stampate;
• piastre di ripartizione o contropiastre;
• anime locali ad alta densità, se compatibili con il processo e con i carichi di serraggio;
• passaggi da una sezione rigida a una sezione più flessibile con transizioni graduali.

Il rinforzo deve estendersi oltre il bordo immediato del foro o dell’inserto. Una zona molto rigida che termina bruscamente può spostare la concentrazione di tensione appena fuori dall’area rinforzata. È opportuno definire raggi, raccordi e graduali variazioni di spessore, soprattutto vicino a flange e pareti sottili.

Valutare separatamente i principali modi di cedimento:

1. Strappo o pull-out: l’inserto viene estratto dal laminato sotto trazione.
2. Sch iacciamento locale: il serraggio o il carico comprime il composito sotto rondella, testa vite o piastra.
3. Taglio al bordo: il foro tende a “uscire” dal bordo del pezzo sotto un carico laterale.
4. Delaminazione: gli strati del laminato si separano a causa di trazione fuori piano, flessione o serraggio.
5. Rottura della ferramenta: vite, prigioniero, dado o piastra non sono adeguati al carico.
6. Allentamento per vibrazione: l’assemblaggio perde precarico anche senza rottura del composito.

La coppia di serraggio merita attenzione particolare. Un valore appropriato per un giunto metallo-metallo può essere eccessivo per un laminato FRP se non sono previste rondelle, boccole di compressione o superfici di appoggio adeguate. Il requisito deve quindi specificare il sistema completo di fissaggio, non soltanto il diametro della vite.

Consentire accesso per installazione e ispezione

Un punto di montaggio ben dimensionato può essere comunque impraticabile se non si riesce a raggiungerlo con un utensile o a verificarne il corretto montaggio. L’accesso va modellato nel CAD insieme alla ferramenta effettiva.

Controllare in particolare:

• orientamento di vite, dado e rondella;
• ingombro dell’utensile e angolo di manovra;
• accesso per applicare la coppia richiesta;
• visibilità del punto durante l’assemblaggio;
• possibilità di sostituire una vite danneggiata;
• presenza di guarnizioni, cablaggi o pannelli che ostacolano il serraggio;
• necessità di drenaggio o di chiusura dei fori esposti.

Se il lato posteriore non è raggiungibile, può essere necessario un inserto filettato, un prigioniero o una piastra captive. Se invece l’accesso esiste soltanto in alcune fasi dell’assemblaggio, tale sequenza deve essere esplicitata: un fissaggio potrebbe dover essere installato prima della chiusura di un vano o dell’incollaggio di un altro componente.

L’ispezione non deve dipendere da supposizioni. Definire se occorrono controlli visivi della posizione dell’inserto, verifica della filettatura, prova di avvitamento, controllo della coppia o marcatura dei fissaggi serrati.

Gestire compatibilità galvanica e ambientale

Il laminato in fibra di vetro è generalmente isolante dal punto di vista elettrico, ma un punto di fissaggio può comunque creare problemi di corrosione, infiltrazione o degrado ambientale. La compatibilità deve essere valutata per l’intero gruppo: inserto, vite, rondella, piastra, rivestimento, adesivo, guarnizione e ambiente di utilizzo.

I principali controlli sono:

• accoppiamento tra metalli diversi in presenza di umidità o sali;
• compatibilità con ambienti esterni, lavaggi, condensa, prodotti chimici o atmosfera marina;
• protezione delle superfici tagliate o forate;
• rischio di ingresso d’acqua lungo una vite o una filettatura;
• compatibilità dell’adesivo con temperatura, umidità e sostanze presenti;
• necessità di continuità elettrica o, al contrario, di isolamento elettrico;
• presenza di fibra di carbonio, elettricamente conduttiva, vicino alla ferramenta metallica.

Quando un componente in fibra di carbonio viene combinato con metalli, la valutazione galvanica diventa particolarmente importante. Possono servire strati isolanti, rondelle non conduttive, rivestimenti o soluzioni di sigillatura definite dal progetto. Non è sufficiente indicare genericamente “acciaio inox”: grado della lega, finitura, metallo accoppiato e ambiente influenzano il risultato.

Per applicazioni all’esterno, i fori e gli inserti devono inoltre essere pensati come possibili vie d’ingresso per acqua. Una guarnizione sotto la testa della vite può aiutare in alcuni casi, ma non sostituisce la corretta progettazione di sedi, superfici di appoggio, drenaggi e sequenza di montaggio.

Controllare posizione dei fori e distanza dai bordi

Fori, asole e inserti devono essere collocati con distanze dai bordi e tra i centri coerenti con il carico e con il laminato effettivamente disponibile. Un foro troppo vicino al bordo aumenta il rischio di strappo laterale; un gruppo di fori troppo ravvicinato può far sovrapporre le rispettive zone di tensione.

Sul disegno conviene indicare:

• datum di riferimento per quote funzionali;
• tolleranze di posizione dei fori e degli inserti;
• perpendicolarità o angolo ammesso della filettatura rispetto alla superficie;
• diametro del foro finito, non solo quello nominale della vite;
• geometria dell’asola, se prevista;
• spessore minimo ammesso nella zona;
• distanza minima da bordi, pieghe, flange, nervature e aperture;
• eventuali zone vietate per foratura o lavorazioni successive.

Le tolleranze devono riflettere l’assemblaggio reale. Se due pezzi stampati vengono uniti a un telaio saldato, tolleranze troppo strette sui soli componenti FRP non risolvono il problema della catena di montaggio. In questi casi possono essere appropriati riferimenti di montaggio, asole controllate, spessori di regolazione o un ordine di foratura definito.

Un errore frequente è richiedere una posizione molto precisa per un inserto, senza fornire riferimenti funzionali chiari sul pezzo stampato. È preferibile quotare il punto di fissaggio rispetto alle superfici o ai datumi che governano davvero l’interfaccia finale.

Pianificare prove di estrazione o altri controlli definiti dal committente

Le prove dovrebbero confermare il requisito che conta per l’applicazione, non limitarsi a produrre un valore isolato. Una prova di estrazione può essere utile per un inserto sottoposto a trazione, ma non sostituisce una verifica di taglio, coppia, vibrazione, tenuta o fatica quando questi sono i fattori critici.

Prima di richiedere una prova, definire:

• configurazione del campione: geometria, spessore, stratifica, ferramenta e finitura;
• condizione del campione: nuovo, condizionato in umidità, dopo cicli termici o dopo esposizione specificata;
• tipo di carico e sua direzione;
• velocità di applicazione del carico, se rilevante;
• valore minimo richiesto, carico di prova o criterio di accettazione;
• numero di campioni;
• modalità di registrazione dei risultati;
• modalità di cedimento da osservare e da riportare;
• eventuale controllo successivo alla prova.

Per gli assemblaggi smontabili, una verifica di coppia o di resistenza alla rotazione dell’inserto può essere più significativa della sola estrazione. Per un punto di cerniera, invece, può servire una configurazione che riproduca leva, momento e cicli di apertura. Per un pannello soggetto a vibrazione, l’obiettivo può essere mantenere il precarico e prevenire danni locali, non soltanto raggiungere un carico di rottura elevato.

Se non è disponibile un requisito interno, il committente dovrebbe almeno indicare il caso d’uso, il fattore di sicurezza previsto dal proprio progetto e l’eventuale metodo di prova applicabile. Il produttore può così proporre una soluzione costruttiva e un piano di controllo coerenti, senza trasformare un dato generico di pull test in una presunta idoneità per ogni applicazione.

Documentare la ferramenta nel disegno rilasciato

La ferramenta deve comparire nella documentazione rilasciata con lo stesso livello di chiarezza riservato a dimensioni e materiali del pezzo FRP. La dicitura “inserto M6” da sola lascia aperte troppe variabili: materiale, lunghezza, sistema di ancoraggio, profondità utile, posizione, finitura e verifica.

Un disegno o una specifica d’acquisto completa dovrebbe includere:

• codice o descrizione univoca di ogni inserto, boccola, piastra, dado captive o prigioniero;
• materiale, rivestimento e requisiti di compatibilità ambientale;
• filettatura, profondità utile e sporgenza ammessa;
• posizione e tolleranza rispetto ai datumi;
• lato di installazione e orientamento;
• area di rinforzo locale, stratifica o spessore richiesto;
• requisiti di sigillatura, isolamento o messa a terra;
• coppia di serraggio prevista e componenti associati, inclusi rondelle e guarnizioni;
• eventuali operazioni successive consentite o vietate;
• controlli di accettazione e piano di prova richiesto.

È utile allegare anche un modello CAD dell’assieme o una tavola che mostri la ferramenta accoppiata. Questo permette di verificare interferenze, accessibilità e spazi per gli utensili prima della produzione.

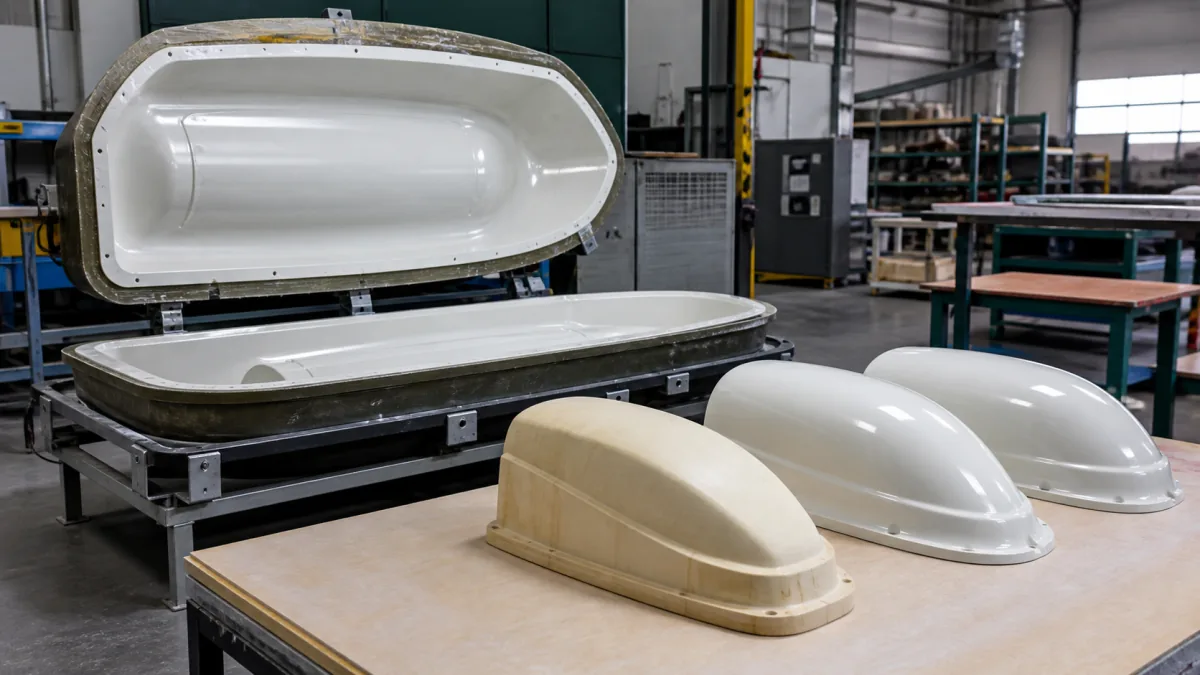

GFIND realizza componenti personalizzati in vetroresina e fibra di carbonio a partire da disegni e requisiti applicativi del committente; il supporto può includere la revisione della producibilità, attrezzature, prototipi, produzione stampata, finitura e controlli concordati. Per valutare soluzioni costruttive applicabili al proprio componente, è possibile esaminare le soluzioni per parti composite personalizzate oppure inviare disegni e requisiti di montaggio.
