Pianificare pannelli di facciata in FRP su misura

La pianificazione di pannelli di facciata in FRP su misura richiede di trattare il rivestimento come parte di un sistema, non come una semplice superficie estetica. Geometria, sottostruttura, giunti, dilatazioni, accessi di montaggio, finitura e rilievo dell’edificio devono essere coordinati prima di congelare gli stampi e avviare la produzione.

Per progettisti, general contractor e buyer tecnici, il risultato dipende soprattutto dalla qualità delle informazioni iniziali. Un buon capitolato definisce ciò che deve essere visibile, ciò che deve essere strutturalmente verificato e chi approva ciascuna interfaccia. Le soluzioni per pannelli architettonici di facciata possono essere sviluppate su disegno e requisiti applicativi, ma il disegno da solo non sostituisce la definizione del sistema di posa.

Definire l’intento progettuale e i vincoli dell’edificio

Il primo documento utile non è il disegno esecutivo del singolo pannello, bensì una sintesi dell’intento progettuale. Deve chiarire quali superfici sono percepite da vicino o da lontano, quali linee devono risultare continue e quali variazioni visive sono accettabili.

Per una facciata in FRP, raccogliere almeno:

prospetti, sezioni e modelli 3D con quote di riferimento affidabili;
dimensioni delle campate, aperture, spigoli, parapetti e zone tecniche;
altezza dell’edificio e modalità di accesso per montaggio e manutenzione;
carichi e azioni di progetto che devono essere considerati dal responsabile dell’ingegneria del sistema;
condizioni di esposizione: raggi UV, pioggia battente, gelo-disgelo, ambiente marino, inquinanti o forte irraggiamento;
requisiti antincendio applicabili al progetto e alla destinazione d’uso;
prestazioni richieste per tenuta all’acqua, ventilazione, isolamento o continuità dell’involucro;
limiti dimensionali imposti da trasporto, sollevamento e cantiere.

Il FRP permette di realizzare geometrie complesse, superfici continue e componenti con massa spesso più gestibile rispetto a soluzioni minerali di pari forma. Questo non significa però che qualsiasi forma sia automaticamente economica o facile da installare. Raggi molto stretti, cambi di curvatura improvvisi, grandi sbalzi, sottosquadri e pannelli molto estesi possono richiedere soluzioni di stampaggio, irrigidimento e movimentazione specifiche.

È utile separare fin dall’inizio tre livelli di requisito:

Aspetto architettonico: forma, colore, texture, gloss, linee di fuga e aree senza fissaggi visibili.
Prestazione del pannello: rigidità, resistenza locale nei punti di fissaggio, stabilità della finitura e comportamento previsto nell’ambiente di esercizio.
Prestazione del sistema: sottostruttura, ancoraggi al fabbricato, impermeabilizzazione, compartimentazione, reazione o resistenza al fuoco quando pertinente e sicurezza in fase di posa.

Confondere questi livelli è un errore frequente. Il produttore del componente può contribuire alla valutazione di producibilità del pannello, mentre il dimensionamento della facciata e dei collegamenti alla struttura deve essere assegnato esplicitamente ai soggetti competenti.

Creare una strategia di pannellizzazione producibile

La pannellizzazione stabilisce dove dividere una forma architettonica in elementi reali, producibili, trasportabili e installabili. Il criterio non dovrebbe essere soltanto “nascondere i giunti”: una linea di giunto ben studiata può diventare una parte ordinata del linguaggio di facciata e semplificare tolleranze, scarico dell’acqua e sostituzione dei pannelli.

In genere conviene iniziare da una griglia basata su assi dell’edificio, marcapiani, aperture e moduli della sottostruttura. Successivamente si adattano formato e linee di separazione alla geometria tridimensionale.

Valutare formato, curvatura e ripetibilità

La forma di ciascun pannello influenza direttamente stampi, finitura, controllo dimensionale e movimentazione. Le superfici possono essere organizzate in categorie utili per il confronto preliminare:

Tipo di geometria	Implicazione progettuale	Punto da confermare
Piano o a piega semplice	Più facile da quotare e allineare	Posizione delle pieghe e irrigidimenti
Curvatura cilindrica	Può consentire moduli ripetuti	Raggio, orientamento della curvatura e giunti
Doppia curvatura	Richiede maggiore controllo di forma e stampo	Suddivisione in pannelli e continuità visiva
Elemento con ritorni profondi	Può integrare bordi e schermature	Accesso a fissaggi e drenaggio
Pezzo speciale d’angolo o attorno a un’apertura	Riduce tagli e giunti in cantiere	Interfacce con serramenti e pannelli adiacenti

Una famiglia di pannelli ripetibili tende a rendere più chiara la produzione e il controllo qualità. Tuttavia, forzare la ripetizione può creare giunti irregolari o compensazioni difficili in cantiere. Conviene quindi distinguere tra:

pannelli standard ripetuti;
pannelli speculari;
pannelli di compensazione;
elementi speciali per angoli, imbotti, testate, davanzali o attacchi alla copertura.

Per gli edifici con facciate curve, non affidarsi soltanto a viste prospettiche. Occorrono sezioni radiali, sviluppi delle superfici, quote dei punti chiave e indicazione del sistema di coordinate usato. Per approfondire le possibilità formali e le domande da porre in fase di concept, si può consultare la pagina dedicata ai pannelli curvi in FRP per facciata.

Evitare pannelli “perfetti” solo nel modello

Un modello 3D può rappresentare superfici ideali che non tengono conto di staffe, intercapedini, membrane, tolleranze della struttura esistente o sequenza di montaggio. Prima di finalizzare i formati, verificare:

se il pannello può essere ruotato e portato nella posizione prevista;
se i punti di sollevamento sono accessibili e rimovibili o mascherabili;
se una sostituzione futura è possibile senza smontare grandi porzioni della facciata;
se aperture, spigoli e cambi di materiale lasciano spazio per guarnizioni e movimenti;
se il verso della texture o della finitura è coerente tra pannelli contigui.

Coordinare giunti, ritorni e interfacce con i supporti

Giunti e ritorni determinano gran parte dell’aspetto finale e della robustezza operativa della facciata. Devono essere rappresentati in sezione, non soltanto come linee sul prospetto.

Un giunto efficace deve poter accogliere le variazioni dimensionali previste, consentire il montaggio e gestire acqua, sporco e ombreggiamenti in modo coerente con il sistema di involucro. Il dettaglio può prevedere un giunto aperto, una battuta, una sovrapposizione o una guarnizione, ma la scelta va coordinata con il percorso dell’acqua e con il retro del pannello.

Ritorni: piccoli dettagli con grandi conseguenze

I ritorni sui bordi possono migliorare la percezione di spessore, proteggere bordi esposti, creare sedi per fissaggi o schermare cavità. Al tempo stesso aumentano l’ingombro e possono rendere più difficile estrarre il pezzo dallo stampo o accedere alle staffe.

Per ogni ritorno, specificare:

profondità e spessore nominale;
raggio minimo richiesto sugli angoli;
continuità o interruzione in corrispondenza dei giunti;
eventuali aperture per drenaggio e ventilazione;
zone dove il ritorno deve sostenere inserti o sistemi di fissaggio;
requisito estetico della faccia interna quando visibile da strada o da spazi pubblici.

Le sedi di fissaggio non dovrebbero essere aggiunte all’ultimo momento. Il loro posizionamento dipende dalla sottostruttura, dalle reazioni previste, dal comportamento locale del laminato e dalla necessità di regolare l’allineamento. Evitare l’assunzione che un pannello possa essere forato liberamente in cantiere senza valutazione tecnica: un foro non previsto può compromettere finitura, tenuta o distribuzione delle sollecitazioni.

Stabilire datum, tolleranze e dati di rilievo

Le facciate con pannelli su misura falliscono spesso per una ragione semplice: i componenti sono realizzati secondo quote di progetto, mentre la struttura reale presenta deviazioni differenti. La soluzione non è aumentare indiscriminatamente ogni gioco; è definire un sistema di riferimenti comune e attribuire tolleranze realistiche.

Un datum è una linea, un piano o un punto da cui si controllano quote e allineamenti. Nella pratica, il team dovrebbe indicare chiaramente:

asse di riferimento dell’edificio;
quota zero e livelli di piano;
piano esterno nominale della facciata;
linee verticali e orizzontali prioritarie;
riferimento per la posizione della sottostruttura;
punti di controllo per la scansione o il rilievo as-built.

Tolleranze da non lasciare implicite

Nella documentazione, distinguere le tolleranze del pannello da quelle della struttura portante e della posa. Sono fenomeni diversi e devono sommarsi in modo controllato.

Voce	Perché è importante	Decisione necessaria
Dimensioni del pannello	Influenza larghezza dei giunti e allineamento	Metodo e riferimenti di misura
Posizione degli inserti	Determina compatibilità con le staffe	Coordinate e margini di regolazione
Planarità e curvatura	Influenza la continuità visiva	Zone visive prioritarie e criteri di verifica
Sottostruttura	Compensa le deviazioni dell’edificio	Campo di regolazione disponibile
Aperture e serramenti	Richiedono raccordi precisi	Rilievo as-built prima del rilascio finale

Per ristrutturazioni, facciate irregolari o strutture già completate, programmare un rilievo as-built prima della fabbricazione dei pannelli di compensazione. Stabilire anche quando il rilievo viene considerato valido, chi lo esegue e chi autorizza l’eventuale aggiornamento dei disegni.

Un errore comune è quotare ogni pannello in modo indipendente senza un riferimento di sistema. In questo caso, piccole variazioni si accumulano e diventano disallineamenti evidenti nelle fughe, negli angoli o attorno alle aperture.

Approvare colore, texture, gloss e strategia di invecchiamento

La finitura di una facciata in FRP va definita con campioni fisici e criteri di accettazione visiva. Un codice colore da solo non descrive texture, brillantezza, profondità cromatica, direzione della superficie o variazioni percepite sotto luce naturale.

Il capitolato dovrebbe indicare:

colore o sistema cromatico di riferimento;
finitura lucida, satinata o opaca;
texture dello stampo o della superficie;
orientamento della texture, se direzionale;
facce visibili e facce non a vista;
condizioni di osservazione per l’approvazione;
trattamento delle zone tagliate, dei bordi e delle riparazioni ammesse;
comportamento estetico atteso nel tempo, incluso il tema dell’esposizione UV.

Le superfici opache possono ridurre riflessi indesiderati, ma rendono più percepibili impronte, polvere o segni di manipolazione. Le superfici lucide evidenziano maggiormente ondulazioni e differenze di orientamento. Texture profonde possono mascherare alcune piccole irregolarità, ma accumulare sporco in ambienti esposti.

Non è realistico chiedere che due pannelli producano un’identica percezione cromatica in ogni condizione di luce, specialmente su superfici sagomate e con angoli differenti. È più utile concordare un intervallo di accettazione, un campione master e una procedura per valutare l’uniformità su pannelli adiacenti.

La strategia di manutenzione merita attenzione. Specificare detergenti compatibili, modalità di pulizia e limitazioni all’uso di abrasivi o solventi deve far parte della documentazione di progetto, non di una nota tardiva al gestore dell’edificio.

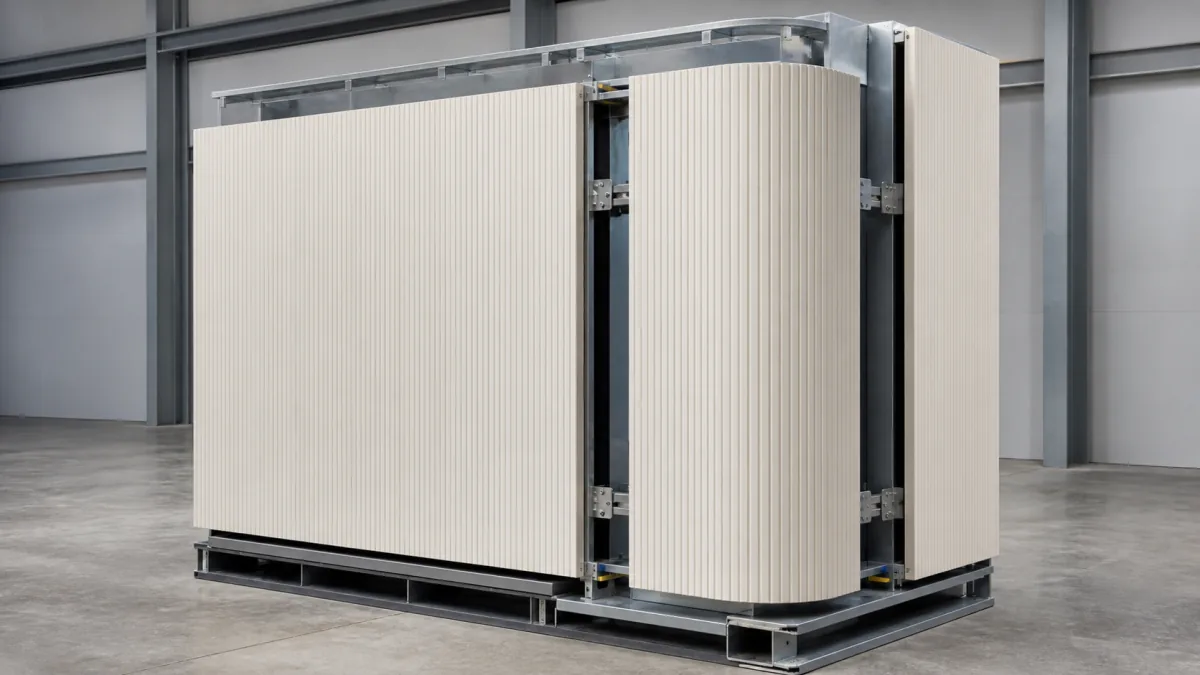

Usare mock-up per verificare aspetto e interfacce

Un mock-up ben progettato permette di individuare incompatibilità prima che interessino numerosi pannelli. Non deve essere necessariamente una porzione enorme di facciata: deve invece contenere i dettagli che concentrano il rischio.

Un mock-up utile può includere:

almeno un giunto verticale e uno orizzontale;
un angolo, un cambio di piano o una porzione curva;
la sottostruttura e le staffe effettivamente previste;
un punto di raccordo con finestra, porta o altro rivestimento;
fissaggi, guarnizioni, membrane e aperture di drenaggio pertinenti;
campioni delle finiture da confrontare sotto luce naturale;
una prova della sequenza di montaggio e regolazione.

Il mock-up svolge due funzioni diverse. Il mock-up estetico serve a valutare forma, fuga, colore, texture e riflessi. Il mock-up di sistema verifica interfacce, accessibilità, montaggio e comportamento del dettaglio secondo il piano di prova o controllo definito dal progetto. Se le due funzioni vengono unite, indicare chiaramente quali aspetti saranno formalmente approvati e con quali criteri.

Dopo l’approvazione, il mock-up dovrebbe restare il riferimento per comunicare l’aspetto concordato. Ogni modifica a materiale, geometria, sottostruttura o finitura va valutata rispetto alle decisioni già approvate, non soltanto rispetto al modello digitale.

Pianificare imballaggio, sollevamento e sequenza di installazione

Un pannello progettato correttamente può comunque subire danni o ritardi se imballaggio e logistica vengono trattati a valle. Il piano deve considerare formato, orientamento, punti di presa, fragilità dei bordi e disponibilità di spazio in cantiere.

Prima dell’ordine, definire:

dimensioni massime dei colli e vincoli di trasporto applicabili al percorso previsto;
posizione e tipo dei punti di sollevamento;
attrezzature di movimentazione disponibili;
orientamento di trasporto e stoccaggio;
protezioni per angoli, superfici a vista e bordi;
identificazione univoca di pannelli, piano, prospetto e posizione;
sequenza di scarico coerente con la sequenza di posa;
condizioni di stoccaggio temporaneo, protezione da vento e accesso all’area di lavoro.

La marcatura dei pannelli deve corrispondere senza ambiguità ai disegni di montaggio. Etichette generiche o codici non collegati al prospetto costringono il personale a cercare ogni componente e aumentano il rischio di usare un pannello speciale nella posizione sbagliata.

Installazione: progettare la regolazione, non l’improvvisazione

La posa richiede spesso regolazioni in tre direzioni per ottenere piano, quota e allineamento dei giunti. Queste regolazioni devono essere previste nel sistema di supporto, con limiti chiari. Se la regolazione serve a compensare scostamenti superiori a quelli attesi, il team deve decidere se modificare la sottostruttura, introdurre pannelli di compensazione o aggiornare il dettaglio.

Una sequenza prudente comprende:

verifica di rilievi, assi e quote prima dell’avvio;
installazione e controllo della sottostruttura;
montaggio di pannelli campione nelle zone più visibili o complesse;
conferma di allineamento, giunti e dettagli di drenaggio;
prosecuzione per campate secondo la sequenza definita;
ispezione finale di superfici, fissaggi accessibili e protezioni rimosse.

Non usare la faccia estetica del pannello come punto di appoggio non protetto e non sollevare un componente da zone non concepite per tale scopo. Le istruzioni di movimentazione devono essere coerenti con la configurazione reale del pezzo e con i mezzi disponibili in sito.

Assegnare responsabilità di ingegneria e conformità

La ripartizione delle responsabilità deve essere esplicita nel contratto, nella matrice di progetto o nella documentazione di coordinamento. È particolarmente importante quando un pannello in FRP viene integrato in una facciata ventilata, in un involucro con requisiti antincendio o in una struttura con molte interfacce.

Una matrice essenziale può assegnare i seguenti compiti:

Ambito	Responsabilità da assegnare
Intento architettonico e criteri estetici	Progettista o committente designato
Verifica strutturale del sistema di facciata e degli ancoraggi	Tecnico o progettista incaricato
Compatibilità con struttura esistente e rilievo as-built	General contractor, progettista o soggetto designato
Producibilità del pannello e documenti di fabbricazione	Produttore, entro l’ambito concordato
Sottostruttura, fissaggi e sequenza di posa	Fornitore del sistema o impresa incaricata
Requisiti normativi applicabili e documentazione richiesta	Soggetto designato dal progetto
Controlli in cantiere e accettazione finale	Direzione lavori o responsabile nominato

In Italia, le prescrizioni applicabili possono dipendere dal tipo di edificio, dall’altezza, dalla destinazione d’uso, dalla soluzione di involucro e dal contesto autorizzativo. Per questo, non è sufficiente indicare genericamente “conforme alle norme”: occorre identificare quali requisiti si applicano al progetto e chi è responsabile delle verifiche, dei calcoli, delle prove o della documentazione richiesta.

GFIND può realizzare componenti in vetroresina e fibra di carbonio su disegno del committente e requisiti applicativi, con supporto che può comprendere valutazione di producibilità, attrezzature, prototipi, produzione stampata, finitura, ispezione rispetto a riferimenti concordati e preparazione della spedizione. Prima di una richiesta d’offerta, è quindi utile chiarire quali attività rientrano nella fornitura del componente e quali restano in capo al team che progetta e certifica il sistema edilizio.

Checklist per una richiesta d’offerta tecnica

Per ricevere una valutazione più utile, preparare un pacchetto con:

disegni 2D quotati e, se disponibile, modello 3D nei formati concordati;
elenco dei pannelli, quantità e distinzione tra elementi ripetuti e speciali;
materiale o prestazione richiesta, se già definita;
dettagli di giunti, ritorni, inserti e punti di fissaggio;
dati sulla sottostruttura e sulle interfacce con l’edificio;
tolleranze, datum e disponibilità di rilievi as-built;
campioni o requisiti per colore, texture e gloss;
requisiti di mock-up, controllo e criteri di accettazione;
istruzioni o vincoli per imballaggio, consegna e movimentazione;
ripartizione delle responsabilità tecniche e normative.

Una richiesta completa riduce le revisioni tardive e permette di verificare prima se geometrie, finiture e modalità di posa siano compatibili tra loro. Per discutere un componente su disegno o organizzare i dati tecnici del progetto, è possibile contattare GFIND senza impegnarsi su una soluzione prima della revisione degli elaborati.
