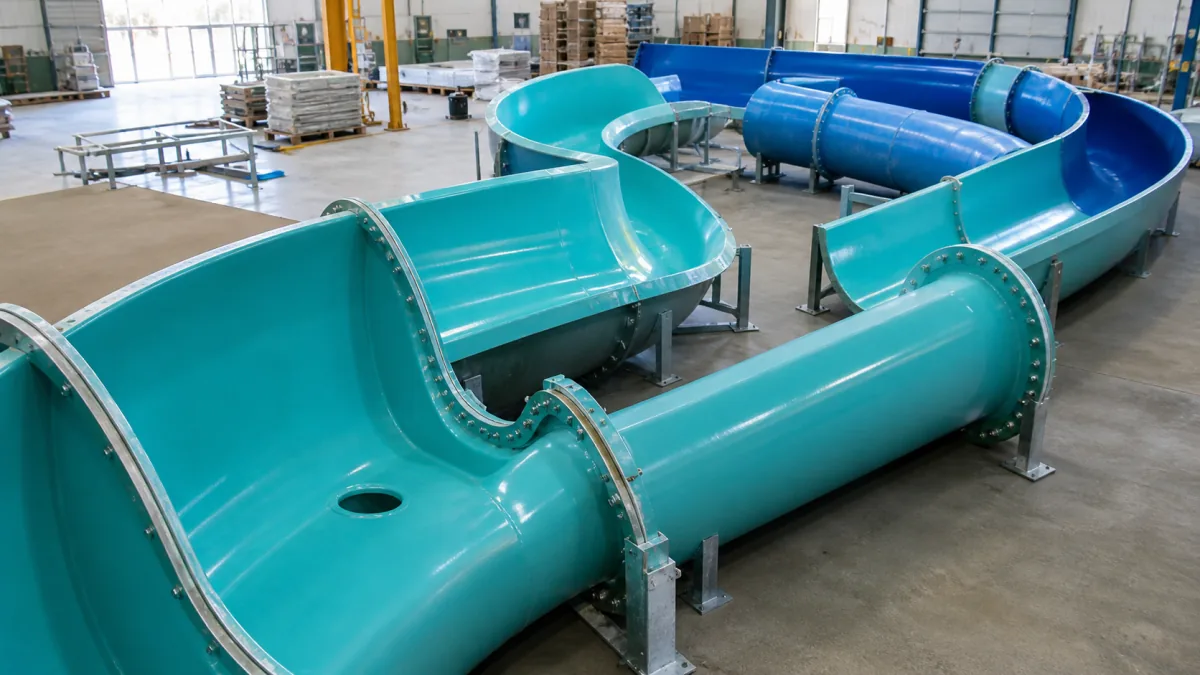

RFQ per scivoli d’acqua in FRP: dati tecnici essenziali

Una richiesta d’offerta per uno scivolo d’acqua in vetroresina (FRP) deve descrivere il sistema completo, non soltanto il diametro del canale e la lunghezza approssimativa. Geometria di percorso, segmentazione, carichi, portata idrica, supporti, accessibilità e requisiti di collaudo sono collegati tra loro: un’informazione mancante può generare varianti, incompatibilità in cantiere o ritardi nell’approvazione tecnica.

Per preparare RFQ efficaci per scivoli d’acqua in FRP (FRP water slide RFQ requirements), il committente dovrebbe fornire disegni rilasciati, dati operativi verificati e una chiara divisione delle responsabilità tra progettazione dell’attrazione, struttura, impianti, produttore dei componenti e installatore.

Definire l’intero sistema dello scivolo d’acqua

Il primo allegato della RFQ dovrebbe essere una descrizione funzionale dell’attrazione. Serve a distinguere con precisione ciò che il fornitore deve produrre da ciò che resta in carico al progettista, al gestore del parco, al costruttore della struttura o all’impresa di montaggio.

Indicare almeno:

• tipologia dello scivolo: aperto, chiuso, a tubo, multiscivolo, con curve, imbuto, loop o elementi speciali;
• uso previsto: parco acquatico, hotel, campeggio, impianto sportivo o altra installazione commerciale;
• numero e profilo degli utenti previsti, inclusi eventuali limiti di altezza, peso, posizione di discesa e uso di gommoni;
• configurazione di partenza, tratto di scivolamento, arrivo e area di frenata o ricezione;
• confini di fornitura: canale FRP, flange, bulloneria, guarnizioni, supporti, scale, piattaforme, tubazioni idriche, pompe, rivestimenti, sensori e segnaletica;
• condizioni ambientali: interno o esterno, esposizione UV, atmosfera marina, cloro, umidità persistente, intervalli termici e pulizia prevista;
• vincoli architettonici e di cantiere, come quote disponibili, ingombri, accessi e interferenze con edifici esistenti.

Non basta indicare “scivolo da piscina”. Un percorso destinato a bambini, un tubo ad alta velocità e uno scivolo con gommoni richiedono dati funzionali molto diversi. Chi valuta la richiesta deve poter capire se sta quotando un laminato su geometria già validata oppure se occorre anche supporto per industrializzazione, attrezzaggio, prototipi e finitura.

Per esempi di configurazioni realizzabili in composito, può essere utile consultare la categoria degli scivoli per piscina in vetroresina, senza assumere che una configurazione standard sia automaticamente adatta al proprio progetto.

Fornire geometria di percorso e sezioni rilasciate

La geometria è il documento centrale della RFQ. Per un’offerta comparabile, consegnare file 3D nativi o neutri concordati, disegni 2D quotati e una revisione formalmente identificata. I dati devono rappresentare la geometria effettivamente approvata, non un concept preliminare privo di quote definitive.

La documentazione dovrebbe includere:

• asse tridimensionale del percorso e senso di marcia;
• quote altimetriche di inizio, fine, cambi di pendenza e punti caratteristici;
• diametro o larghezza interna del canale;
• raggi di curvatura in pianta e in elevazione;
• pendenze longitudinali e transizioni tra sezioni;
• angoli di inclinazione, banking e torsione del profilo;
• posizione dei giunti e numerazione progressiva dei moduli;
• disegni di partenza, arrivo, vasca di ricezione o tratto di rallentamento;
• sezioni trasversali in corrispondenza di curve, cambi di profilo, bocche di ingresso e uscita;
• tolleranze geometriche e sistema di riferimento comune.

Perché asse e sezione non sono sufficienti da soli

Un asse 3D definisce il percorso, ma non sempre chiarisce come si orienta una sezione rispetto alla traiettoria. In curve inclinate o tratti elicoidali, devono essere espliciti l’orientamento del profilo, il verso di rotazione e i piani di taglio dei segmenti. In caso contrario, produttore, progettista dei supporti e installatore possono interpretare in modo differente lo stesso modello.

Richiedere inoltre una convenzione univoca per quote e coordinate: origine del progetto, livello zero, unità di misura, orientamento Nord o assi locali e revisione file. Le discrepanze tra modello 3D, PDF e disegno strutturale vanno risolte prima dell’ordine.

Dati da non lasciare “da confermare in campo”

Le seguenti decisioni non dovrebbero essere rimandate all’installazione:

• posizione esatta di ingresso e uscita;
• interfaccia con piattaforma di partenza e vasca;
• diametri interni nelle zone di raccordo;
• quote dei punti di supporto;
• orientamento delle flange;
• spazio richiesto per serrare i giunti;
• presenza di botole, aperture tecniche o accessi per manutenzione.

Se il progetto comprende un elemento complesso, come un aqua loop in FRP, la RFQ dovrebbe separare chiaramente i dati di forma dal calcolo e dalla validazione della dinamica di discesa. La fabbricazione del guscio non sostituisce la verifica specialistica del percorso per utenti e veicoli di discesa.

Coordinare supporti, flange e accesso ai giunti

Le sezioni in FRP devono collegarsi a una struttura che mantenga il percorso nella posizione prevista. Per questo, il sistema di supporto non può essere progettato indipendentemente dal canale.

Nella richiesta indicare chi è responsabile di:

Una flangia deve essere definita non solo da diametro e numero di fori. Servono orientamento, spessore, facce di contatto, eventuali rinforzi locali, tipo di guarnizione e sequenza di serraggio prevista. Se è necessario un sigillante, vanno specificati prodotto ammesso, preparazione della superficie, condizioni ambientali di applicazione e criterio di accettazione.

Verificare i carichi locali e i movimenti

I punti di supporto introducono carichi localizzati sul laminato. La richiesta deve chiarire carichi permanenti, azioni d’esercizio, vento, neve quando applicabile, dilatazioni termiche, vibrazioni e movimenti differenziali della struttura. Non è prudente assumere che una staffa standard sia compatibile con ogni spessore o forma di canale.

Occorre decidere anche dove il sistema sarà fisso e dove potrà scorrere o assorbire movimenti. Un collegamento troppo rigido può trasferire deformazioni ai giunti; uno troppo libero può alterare allineamento e pendenza.

Infine, controllare l’accessibilità fisica. Un giunto collocato vicino a una parete, a una trave o a una piattaforma può risultare impossibile da bullonare, sigillare o ispezionare dopo la posa.

Condividere portata d’acqua, drenaggio e condizioni operative

Il circuito idrico influenza l’esperienza di discesa, la sicurezza funzionale, il consumo d’acqua e l’usura delle superfici. Nella RFQ, le informazioni idrauliche devono provenire dal professionista o dal team responsabile della progettazione dell’attrazione e degli impianti.

Fornire:

• portata nominale e intervallo operativo per ciascun tratto;
• punti di immissione dell’acqua e geometria dei distributori;
• pressione disponibile e vincoli dell’impianto di pompaggio;
• qualità e trattamento dell’acqua previsti;
• direzione di scorrimento e zone in cui l’acqua può ristagnare;
• modalità di svuotamento, drenaggio e messa fuori servizio;
• gestione del troppo pieno e delle perdite ai giunti;
• frequenza e modalità di pulizia;
• condizioni di avviamento, fermata e utilizzo intermittente.

Il produttore del canale può aver bisogno di questi dati per predisporre aperture, rinforzi, raccordi o dettagli di finitura. Tuttavia, la definizione della portata corretta e la verifica del comportamento del rider restano attività di progettazione specialistica, da assegnare esplicitamente.

Distinguere l’acqua di scorrimento dalle infiltrazioni

L’acqua destinata alla discesa non è l’unico flusso da considerare. Pioggia, lavaggio, condensa e piccole perdite possono accumularsi su piattaforme, supporti o parti esterne del tubo. La RFQ dovrebbe chiarire pendenze, scarichi, gronde, protezione delle strutture e accesso per pulire eventuali punti di raccolta.

Un errore ricorrente è valutare la tenuta del solo giunto tra gusci, trascurando le aperture per tubazioni, fissaggi e accessori. Ogni attraversamento deve avere un dettaglio di tenuta e una responsabilità di posa definita.

Stabilire finitura superficiale e requisiti di ispezione

La finitura interna dello scivolo incide su scorrevolezza, pulibilità, comfort e percezione visiva. Nella richiesta indicare colore, livello di lucentezza, aspetto della superficie, eventuali decorazioni e zone che devono essere esteticamente uniformi.

Per requisiti misurabili, definire:

• superficie di riferimento o campione approvato;
• lato estetico e lato non a vista del componente;
• criteri per gelcoat, stratificato, riparazioni e segni di stampo;
• limiti accettabili per ondulazioni, disallineamenti, bave e imperfezioni;
• condizioni di illuminazione e distanza per l’ispezione visiva;
• controlli dimensionali richiesti e punti da misurare;
• documentazione di controllo da consegnare;
• procedura di gestione delle non conformità e delle riparazioni.

Evitare formule vaghe come “finitura premium” o “superficie perfettamente liscia”. Sono espressioni difficili da verificare e non sostituiscono un campione firmato, un disegno con note di qualità o criteri condivisi.

Per i tratti chiusi, specificare anche la finitura esterna quando resta visibile, l’opacità richiesta, l’eventuale traslucenza e il trattamento delle linee di giunzione. Per gli scivoli aperti, chiarire bordi, sponde, zone di transizione e superfici che possono essere toccate da utenti o addetti alla manutenzione.

Dividere le sezioni in funzione di trasporto e installazione

La lunghezza teorica di un canale non coincide con la lunghezza trasportabile o montabile. La suddivisione in moduli deve considerare non solo la fabbricazione, ma anche carico, movimentazione, percorso stradale, accessi al sito, gru, sollevamenti e sequenza di posa.

Prima di congelare il piano dei giunti, raccogliere:

• dimensioni e peso massimo gestibile per trasporto e sollevamento;
• vincoli di accesso al cantiere, inclusi varchi, rampe, cortili e ostacoli;
• area disponibile per scarico, deposito temporaneo e preassemblaggio;
• mezzi di sollevamento, raggio operativo e quote di lavoro;
• ordine di montaggio e possibili interferenze con opere civili;
• necessità di installare segmenti prima della chiusura di pareti o coperture;
• protezione richiesta per le superfici durante movimentazione e deposito.

Moduli più grandi riducono il numero di flange e di operazioni di sigillatura, ma possono aumentare complessità logistica e rischio di movimentazione. Moduli più piccoli semplificano il trasporto, ma moltiplicano giunti, tolleranze cumulative e tempi di montaggio. La scelta va valutata sul layout reale del sito, non solo sul costo del singolo componente.

Richiedere un piano di marcatura: codice univoco per ogni sezione, verso di montaggio, riferimento del giunto e posizione nel disegno generale. Senza identificazione coerente, l’installatore può confondere elementi geometricamente simili.

Identificare norme, tecnici abilitati e approvazioni

La RFQ deve indicare quale soggetto è responsabile della conformità dell’attrazione nel luogo di installazione. Un produttore di componenti FRP non dovrebbe essere implicitamente considerato responsabile di tutte le verifiche di sicurezza, strutturali, idrauliche o autorizzative solo perché fabbrica il canale.

Il committente dovrebbe indicare:

• norme tecniche, standard contrattuali e versione applicabile;
• requisiti richiesti da autorità competenti, gestore e assicuratore;
• professionisti incaricati delle verifiche strutturali, impiantistiche e di sicurezza dell’attrazione;
• necessità di revisione indipendente, ispezione in sito o collaudo;
• documenti richiesti prima di produzione, spedizione, posa e apertura al pubblico;
• chi approva disegni, campioni, modifiche e deviazioni dalla specifica.

Per gli scivoli acquatici possono essere rilevanti standard come la serie EN 1069, ma applicabilità, edizione vigente, campo di applicazione e obblighi locali devono essere confermati dal team tecnico incaricato del progetto. Citare una norma nella RFQ senza stabilire chi esegue le verifiche richieste non risolve la responsabilità.

È utile predisporre una matrice delle approvazioni: ogni documento deve avere emittente, revisione, destinatario, data di risposta e stato “approvato”, “approvato con commenti” o “da rivedere”. Questo riduce il rischio di produrre su una revisione superata.

Usare una checklist RFQ per scivoli d’acqua

Prima di inviare la richiesta, verificare che tutti i punti seguenti abbiano una risposta, un allegato oppure un responsabile nominato.

Checklist tecnica e commerciale

• [ ] Descrizione dell’attrazione, utenti previsti e modalità di utilizzo.
• [ ] Modello 3D e disegni 2D con revisione, unità e sistema di coordinate.
• [ ] Profilo completo del percorso, sezioni trasversali, quote e tolleranze.
• [ ] Elenco dei moduli con posizione dei giunti e identificazione progressiva.
• [ ] Dettagli di flange, guarnizioni, bulloneria e accesso per il montaggio.
• [ ] Schema della struttura portante, staffe e carichi o dati necessari al loro sviluppo.
• [ ] Portate d’acqua, punti di immissione, drenaggio e condizioni di fermo.
• [ ] Specifiche di finitura, colore, campioni e criteri di accettazione.
• [ ] Piano di controlli dimensionali, visivi e documentali.
• [ ] Limiti di trasporto, sollevamento, accesso al sito e sequenza di posa.
• [ ] Norme applicabili, tecnici responsabili e percorso di autorizzazione.
• [ ] Confini di fornitura chiari per componenti, installazione e collaudi.
• [ ] Contatti tecnici per richieste di chiarimento e gestione delle revisioni.

Una RFQ completa non elimina tutte le decisioni progettuali, ma rende visibili le decisioni ancora aperte prima dell’ordine. Quando il progetto è pronto, GFIND può valutare disegni e requisiti applicativi per componenti personalizzati in vetroresina; per inviare il pacchetto tecnico, usare la pagina contatti.
