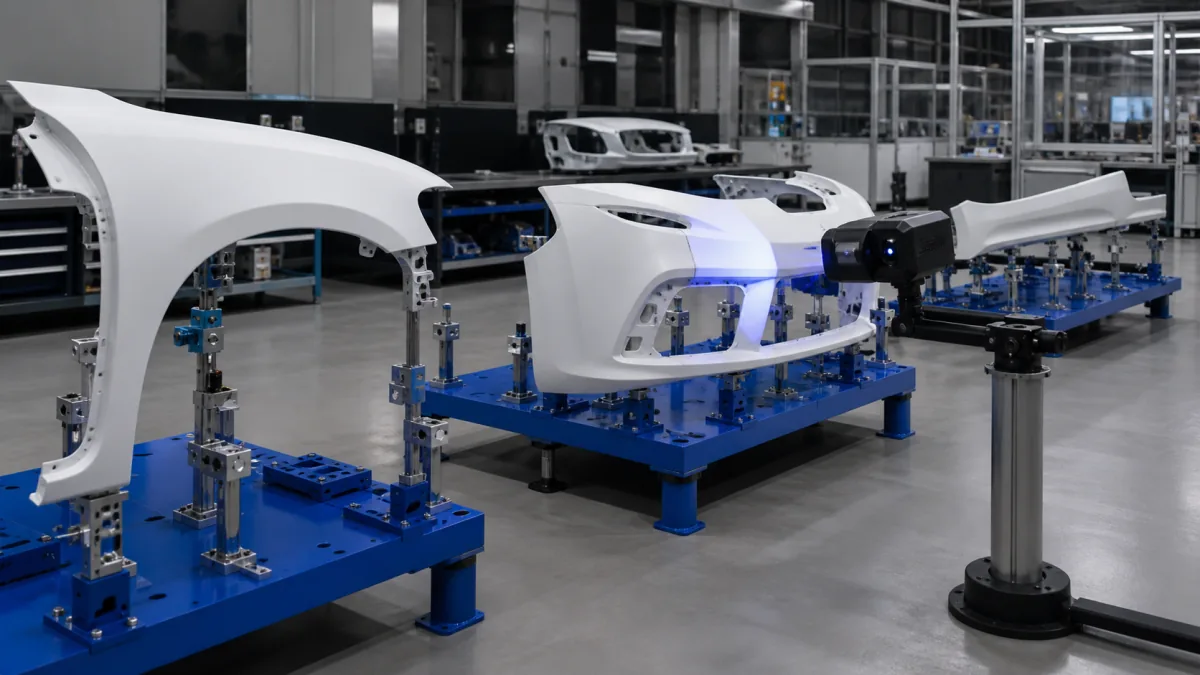

Approvvigionamento di pannelli carrozzeria auto in piccola serie
Guida pratica per definire dati CAD, finitura Classe A, fissaggi, attrezzature, prototipi e controlli per pannelli auto in composito.

L’approvvigionamento di pannelli carrozzeria auto in piccola serie riesce quando il fornitore riceve più di una semplice forma estetica. Per ottenere componenti ripetibili e montabili servono superfici master complete, riferimenti dimensionali, obiettivi misurabili per gap e flushness, strategia di fissaggio, requisiti di finitura e una procedura di approvazione del primo articolo.
Nei programmi per veicoli speciali, restomod, allestimenti professionali, prototipi funzionali e serie limitate, il rischio principale non è soltanto scegliere il materiale composito. È lasciare indefinite le interfacce con il veicolo, la sequenza di assemblaggio o il livello di qualità visiva richiesto. Un RFQ ben strutturato riduce iterazioni, modifiche alle attrezzature e dubbi in accettazione.
Per una panoramica delle applicazioni possibili, consultare la pagina dedicata ai pannelli carrozzeria per veicoli in FRP.
Definire il programma veicolo e il volume produttivo
Prima di richiedere un’offerta, definire quale funzione svolge il pannello e in quale fase del programma verrà impiegato. Un parafango per una show car, una fascia frontale per un mezzo operativo e un cofano destinato a una limitata produzione commerciale possono avere geometrie simili, ma requisiti molto diversi per finitura, fissaggi, controlli e ricambi.
Indicare almeno:
- tipo di veicolo e posizione del componente;
- uso previsto: prototipo, pre-serie, serie limitata, ricambio o conversione aftermarket;
- quantità iniziale e fabbisogno stimato per lotti successivi;
- parti destra/sinistra, varianti di allestimento e versioni con aperture o sensori;
- ambiente d’impiego: esposizione esterna, vibrazioni, spruzzi, calore, urti occasionali;
- componenti confinanti, come fari, griglie, guarnizioni, porte, paraurti e passaruota;
- responsabilità del committente per omologazione, marcature, prove o documentazione regolatoria applicabile.
Il volume influenza direttamente l’impostazione industriale. In piccola serie, una soluzione ottimale non coincide sempre con l’attrezzatura più complessa: deve essere proporzionata al numero di pezzi, alla durata del programma, alla geometria e alla costanza estetica richiesta.
Un errore frequente consiste nell’ordinare “un prototipo” senza stabilire se tale pezzo debba rappresentare anche il riferimento per le serie successive. Se il prototipo è solo una verifica di forma, si possono accettare soluzioni provvisorie. Se invece deve anticipare il processo di produzione, attrezzatura, laminazione, rinforzi e finitura vanno definiti fin dall’inizio.
Stabilire superfici master e dati di accoppiamento
La superficie esterna visibile non basta a controllare la realizzabilità di un pannello. Il pacchetto tecnico dovrebbe includere una definizione chiara delle superfici master e dei dati che governano gli accoppiamenti con il veicolo.
La base ideale comprende un CAD 3D nativo o neutro concordato, tavole 2D ove necessarie e una distinta delle revisioni. Formati come STEP, IGES o Parasolid possono essere utili, ma è importante verificare che conservino superfici, assiemi, coordinate e informazioni essenziali. Per elementi complessi, un file di sola mesh non dovrebbe essere l’unico riferimento di produzione.
Definire con precisione:
- Sistema di riferimento: origine, assi veicolo, piano mediano e datumi di controllo.
- Superfici nominali: superficie esterna A-side, superficie interna B-side e zone dove lo spessore deve rispettare un vincolo.
- Interfacce: bordi di taglio, sedi guarnizione, battute, aperture, flange e superfici di appoggio.
- Componenti accoppiati: modelli CAD o quote controllate di fari, supporti, serrature, griglie, paraurti, vetri e strutture portanti.
- Zone modificabili: aree dove il produttore può proporre raggi, sformi, nervature, flangiature o correzioni per la stampabilità.
Per pannelli esterni, la distinzione tra superficie estetica e geometria funzionale è fondamentale. Una superficie può apparire corretta in CAD ma risultare difficile da sformare o vulnerabile a deformazioni se mancano raggi adeguati, supporti interni o una corretta strategia di fissaggio.
Prima dell’avvio è utile una revisione di producibilità. Non è un semplice controllo formale: serve a individuare sottosquadri, transizioni troppo nette, flange sottili, zone con accesso limitato per la laminazione, orientamento delle fibre e punti dove il disaccoppiamento dallo stampo può diventare critico.
Definire gap, flushness e aspettative di montaggio
Gap e flushness determinano in larga misura la percezione qualitativa di un esterno veicolo. Non vanno descritti con formule generiche come “allineamento perfetto”: devono essere associati a zone, riferimenti e criteri di misura.
- Il gap è la distanza visibile fra due parti adiacenti.
- La flushness è il dislivello relativo tra le superfici esterne delle parti accoppiate.
- L’allineamento riguarda anche continuità di linee di stile, raggi, profili e aperture.
Le attese dovrebbero essere inserite in una tavola, in un modello annotato o in una matrice di controllo. Per ogni giunto importante, specificare il valore nominale, l’eventuale campo ammesso, la direzione di misura e il componente usato come riferimento. Dove non è realistico fissare un numero prima del primo assemblaggio, va almeno stabilito chi approverà la condizione visiva e con quale campione di veicolo.
La verifica va eseguita su una struttura rappresentativa. Un pannello controllato isolatamente sul banco può rispettare le sue quote ma non accoppiarsi correttamente a un telaio, a una scocca o a un paraurti aventi tolleranze proprie.
Progettare i punti di montaggio prima della produzione
La geometria dei fissaggi deve compensare le normali variazioni dell’assieme senza scaricare tensioni sul laminato. Prevedere punti di posizionamento primari, punti secondari regolabili e una sequenza di serraggio coerente con l’assemblaggio in linea o in officina.
Sono da chiarire:
- posizione e tipo di bulloni, viti, clip o rivetti;
- accessibilità degli utensili;
- coppie di serraggio, se definite dal progetto;
- possibilità di registrazione attraverso asole o staffe;
- presenza di guarnizioni, distanziali, isolatori o rondelle;
- carichi locali dovuti a apertura, vibrazione o componenti montati sul pannello;
- ordine di installazione rispetto alle parti circostanti.
Fori praticati senza riferimenti, fissaggi troppo vicini a un bordo o staffe non progettate per distribuire il carico sono cause ricorrenti di crepe, tensioni e disallineamenti.
Scegliere l’attrezzatura per prototipi o produzioni ripetute
La scelta dell’attrezzatura deve nascere da un compromesso esplicito tra investimento, qualità superficiale, stabilità geometrica, velocità di iterazione e numero di pezzi previsto. Non esiste una soluzione universale per tutti i pannelli auto a basso volume.
| Approccio | Più adatto a | Punti di forza | Aspetti da valutare |
|---|---|---|---|
| Modello e stampo per prototipo | Verifica iniziale di forma e montaggio | Maggiore flessibilità nelle modifiche iniziali | Può non rappresentare il processo ottimale per ripetizioni |
| Attrezzatura dedicata per piccola serie | Lotti ripetuti con geometria stabilizzata | Migliore coerenza fra pezzi e maggiore controllo del processo | Richiede approvazione dei dati prima dell’investimento |
| Attrezzatura modulare o con inserti | Varianti con aperture, griglie o dettagli diversi | Consente di gestire famiglie di componenti | Le zone di giunzione e gli inserti vanno controllati con attenzione |
| Dima di taglio e controllo | Bordi, fori e interfacce critiche | Migliora la ripetibilità delle operazioni finali | Deve riferirsi agli stessi datumi del veicolo |
Per un prototipo, conviene chiedere cosa sarà controllato: sola sagoma esterna, montaggio completo, finitura verniciabile, comportamento di parti mobili oppure idoneità a una produzione ripetuta. Ogni obiettivo può richiedere un livello diverso di attrezzatura.
Una buona pratica è congelare il CAD dopo il trial fit e prima di impegnare lo stampo definitivo. Modifiche successive a stile, aperture o fissaggi possono richiedere interventi su stampi, dime, staffe e processi di finitura. Nel budget di progetto è utile distinguere chiaramente il costo del pezzo, dell’attrezzatura, della progettazione di supporti e delle eventuali modifiche di revisione.
Pianificare staffe di rinforzo e ferramenta
Un pannello in FRP o fibra di carbonio può necessitare di staffe, inserti, piastre di carico e rinforzi localizzati. Questi elementi non sono accessori da aggiungere alla fine: condizionano peso, rigidità, montaggio e durabilità dell’assieme.
Il buyer dovrebbe stabilire se il fornitore deve produrre solo il guscio composito oppure integrare anche:
- staffe metalliche o composite;
- inserti filettati e boccole;
- piastre di rinforzo;
- supporti per fari, sensori, griglie o cerniere;
- clip, fermagli e minuteria;
- sigillanti, guarnizioni o elementi antivibrazione, quando previsti.
Per ciascun componente, fornire disegni, materiale, trattamento superficiale se richiesto, posizione, sistema di fissaggio e criterio di controllo. È utile chiarire chi acquista la ferramenta e chi è responsabile dell’installazione.
Le zone ad alto carico meritano una progettazione dedicata. Cerniere di cofani, punti di chiusura, supporti ottici e fissaggi inferiori esposti a vibrazione non dovrebbero dipendere solo dallo spessore locale della pelle esterna. In genere richiedono una distribuzione del carico attraverso rinforzi e una verifica dell’accesso durante montaggio e manutenzione.
Concordare la preparazione della superficie e la consegna alla verniciatura
La definizione “Classe A” è utile soltanto se accompagnata da una descrizione concreta. Nel settore automotive, viene normalmente associata a una superficie esterna visibile che, dopo il ciclo di finitura concordato, deve risultare idonea all’aspetto previsto. Non implica automaticamente che il componente grezzo possa essere verniciato senza preparazione.
L’ordine deve indicare con chiarezza il livello di consegna desiderato:
- componente stampato, da rifilare o lavorare ulteriormente;
- componente rifilato e forato secondo quote definite;
- superficie preparata per le lavorazioni del carrozziere;
- componente con primer o altro trattamento concordato;
- pannello già verniciato, solo se il processo, il colore e i criteri di accettazione sono stati definiti.
La preparazione dipende dal sistema resina, dal gelcoat o dallo strato superficiale utilizzato, dal ciclo di verniciatura e dalle condizioni di utilizzo. Per questo il verniciatore, il responsabile materiali e il produttore del pannello dovrebbero concordare compatibilità, carteggiatura, pulizia, primer, controllo di porosità e criteri di ispezione.
Come definire l’aspetto visivo
Per evitare contestazioni, allegare campioni, standard di colore, immagini di zone critiche e condizioni di valutazione. Specificare se il pannello sarà visto in luce diretta, in ambienti di vendita, a breve distanza o solo dopo l’assemblaggio completo.
Le principali imperfezioni da disciplinare sono ondulazioni, impronte del rinforzo, porosità, linee di giunzione, segni di rifilatura, differenze di lucentezza e difetti nei bordi visibili. Alcuni possono essere accettabili in zone interne o coperte, ma non su una superficie esterna in vista.
Per componenti come una fascia anteriore veicolo in FRP, la finitura va valutata insieme a griglie, gruppi ottici e profili vicini: le discontinuità diventano spesso evidenti soltanto nell’assieme completo.
Usare il trial fit e l’approvazione del primo articolo
Il trial fit è il passaggio che trasforma un modello digitale in una decisione produttiva controllata. Consiste nel provare un componente rappresentativo sul veicolo o su una dima che riproduca fedelmente le interfacce principali.
La sessione dovrebbe verificare:
- posizionamento rispetto ai datumi;
- gap, flushness e continuità delle linee di stile;
- accesso a fissaggi e utensili;
- apertura e chiusura di elementi mobili;
- interferenze con cablaggi, fari, guarnizioni, passaruota e componenti strutturali;
- correttezza di fori, asole, bordi e punti di tenuta;
- aspetto della superficie nelle condizioni di ispezione concordate.
Annotare ogni deviazione su fotografie, tavole marcate o report di montaggio. Distinguere fra correzioni del pannello, modifiche della controparte, adattamenti di staffe e osservazioni puramente estetiche. Senza questa distinzione, una modifica locale può mascherare un problema di riferimento più ampio.
L’approvazione del primo articolo dovrebbe definire quale pezzo è stato esaminato, con quale revisione CAD, su quale veicolo o dima e contro quali criteri. L’approvazione può essere condizionata, con elenco puntuale delle azioni residue. È preferibile a un’accettazione informale basata su fotografie, soprattutto quando seguiranno lotti ripetuti.
Controllare revisioni, imballaggio e ricambi
La ripetibilità non dipende solo dallo stampo. Richiede un sistema semplice ma rigoroso per gestire file, modifiche, etichette e configurazioni di prodotto.
Ogni ordine dovrebbe riportare:
- codice componente e revisione;
- lato destro o sinistro, quando applicabile;
- stato di lavorazione e finitura;
- elenco di staffe, inserti e ferramenta inclusi;
- disegni e file che fanno fede;
- livello di controllo richiesto;
- approvazioni ottenute e deviazioni autorizzate.
Quando una revisione modifica un foro, un bordo o un supporto interno, verificare anche l’impatto su dime, imballi, componenti accoppiati e ricambi in magazzino. Mescolare pezzi di revisioni diverse senza identificazione visibile rende difficili sia il montaggio sia la gestione post-vendita.
L’imballaggio va progettato in funzione della geometria, non trattato come un dettaglio logistico. Pannelli sottili, bordi verniciabili, superfici Classe A e parti con staffe sporgenti possono richiedere protezioni sagomate, separatori e indicazioni di orientamento. Stabilire inoltre se l’imballo deve essere riutilizzabile per resi, controlli o invii di campioni.
Per i ricambi, conservare dati master, riferimenti di attrezzatura, criteri di rifilatura e configurazione delle staffe. La domanda non è solo “si può rifare il pezzo?”, ma “si può rifare nella stessa revisione, con gli stessi punti di montaggio e lo stesso livello di finitura concordato?”.
Checklist pratica per l’RFQ
Prima di inviare una richiesta per pannelli auto in composito in piccola serie, verificare di poter allegare:
- CAD 3D, tavole e revisione identificata;
- quantità prototipo, quantità iniziale e previsione di riordino;
- descrizione dell’uso del componente;
- superfici visibili e livello di finitura richiesto;
- datumi, quote critiche, gap e flushness;
- modelli o quote delle parti accoppiate;
- strategia di fissaggio e distinta della ferramenta;
- requisiti per taglio, foratura, inserti e staffe;
- processo di trial fit e criteri per il primo articolo;
- livello di preparazione per verniciatura;
- requisiti di imballaggio, etichettatura e ricambi.
Per approfondire la preparazione tecnica di un progetto, è utile leggere la guida su cosa devono definire gli acquirenti OEM per parti esterne auto su misura.
Un fornitore come GFIND può esaminare disegni e requisiti applicativi per supportare producibilità, attrezzature, prototipi, produzione stampata, finitura, ispezione secondo riferimenti concordati e preparazione della spedizione. Il passo più efficace, prima di richiedere quotazioni comparabili, è trasformare questa checklist in un pacchetto RFQ con revisioni e criteri di accettazione ben definiti.
